آشنایی با انواع تابلو برق و ملزومات آن‌ها: راهنمای جامع خرید و طراحی

5

در دنیای مدرن امروز، الکتریسیته شریان حیاتی تمامی صنایع، ساختمان‌ها و زیرساخت‌هاست. اما مدیریت این انرژی عظیم و خطرناک بدون یک سیستم کنترلی دقیق امکان‌پذیر نیست. تابلو برق همان قلب تپنده‌ای است که وظیفه توزیع ایمن، حفاظت و کنترل جریان الکتریسیته را بر عهده دارد. در این مقاله قصد داریم به بررسی عمیق انواع تابلو برق، ملزومات تابلو برق، مکانیزم تابلو برق ستاره مثلث و در نهایت معرفی معتبرترین مرجع خرید یعنی فروشگاه ملزومات تابلو برق الکترو نصر بپردازیم.

تابلو برق چیست و چه کاربردی دارد؟

تابلو برق (Electrical Panel) محفظه‌ای است (فلزی یا غیرفلزی) که تجهیزات مختلف برقی اعم از کلیدها، قطعات کنترلی، حفاظتی و نمایشگرها در آن نصب می‌شوند. هدف اصلی از استفاده از تابلو برق عبارت است از:

1. حفاظت از افراد در برابر برق‌گرفتگی.
2. حفاظت از تجهیزات در برابر نوسانات ولتاژ و جریان.
3. توزیع متوازن توان بین مصرف‌کننده‌های مختلف.
4. سهولت در تعمیر و نگهداری سیستم‌های برقی.

انواع تابلو برق از نظر کاربرد و ساختار

تابلوهای برق را می‌توان بر اساس معیارهای مختلفی دسته‌بندی کرد:

۱. تابلو برق توزیع (Distribution Board)

این تابلوها وظیفه جمع‌آوری برق از منبع اصلی و توزیع آن بین مدارهای فرعی را دارند. معمولاً در ورودی ساختمان‌ها یا واحدهای صنعتی نصب می‌شوند.

۲. تابلو برق کنترل (Control Panel)

این تابلوها حاوی تجهیزاتی مانند PLC، درایوها و سنسورها هستند و برای کنترل فرآیندهای صنعتی و ماشین‌آلات به کار می‌روند.

۳. تابلوهای اصلاح ضریب قدرت (بانک خازنی)

برای کاهش توان راکتیو و بهینه‌سازی مصرف برق در کارخانه‌ها استفاده می‌شوند تا از جریمه‌های اداره برق جلوگیری کنند.

۴. تابلو برق فشار ضعیف (LV) و فشار متوسط (MV)

• LV: برای ولتاژهای زیر ۱۰۰۰ ولت (معمولاً ۳۸۰/۴۰۰ ولت).
• MV: برای ولتاژهای بین ۱۰۰۰ تا ۳۶۰۰۰ ولت که در پست‌های برق استفاده می‌شود.

ملزومات تابلو برق؛ قطعاتی که باید بشناسید

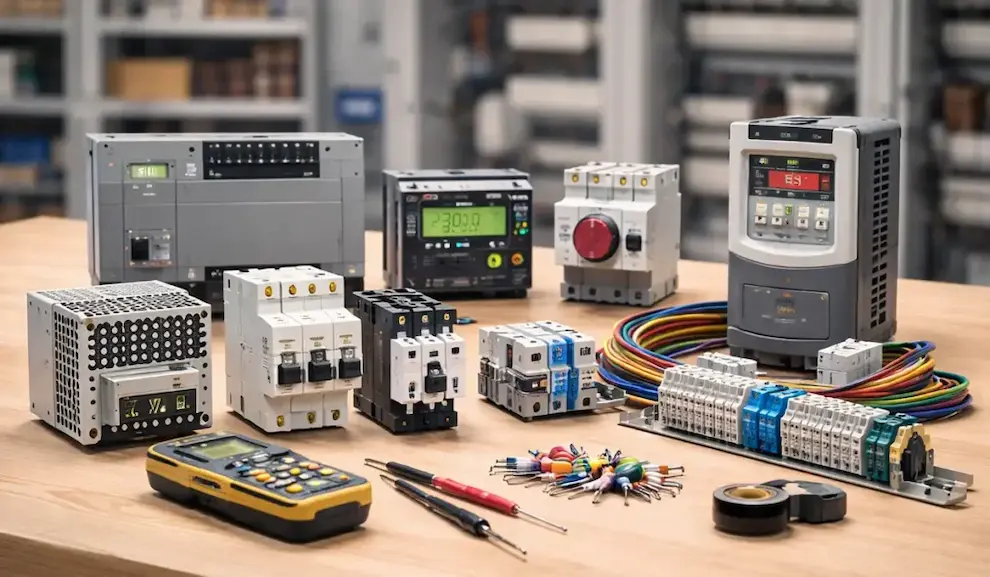

برای طراحی و ساخت یک تابلو برق استاندارد، استفاده از قطعات باکیفیت ضروری است. اصلی‌ترین ملزومات تابلو برق عبارتند از:

۱. کلید اتوماتیک (MCCB) و کلید مینیاتوری (MCB)

این قطعات وظیفه حفاظت از مدار در برابر اتصال کوتاه و اضافه‌بار را دارند. کلیدهای مینیاتوری برای جریان‌های پایین و کلیدهای اتوماتیک برای جریان‌های بالاتر و حفاظت‌های دقیق‌تر استفاده می‌شوند.

۲. کنتاکتور (Contactor)

کنتاکتور یک کلید مغناطیسی است که برای قطع و وصل مدارات قدرت (مانند الکتروموتورها) از راه دور به کار می‌رود. این قطعه طول عمر بسیار بالایی دارد.

۳. بیمتال (Bimetal) یا رله حرارتی

برای حفاظت از موتورها در برابر اضافه‌بار استفاده می‌شود. اگر جریان موتور از حد مجاز فراتر رود، بیمتال مدار را قطع می‌کند.

۴. رله کنترل فاز

این قطعه بسیار حیاتی است. وظیفه آن محافظت از موتور در برابر جابجایی فاز، قطع یکی از فازها یا نوسانات شدید ولتاژ است.

۵. شینه (باس‌بار) و کابل

برای انتقال جریان‌های بالا در داخل تابلو به جای کابل‌های ضخیم از شینه‌های مسی استفاده می‌شود که هم فضای کمتری می‌گیرند و هم ایمنی بالاتری دارند.

۶. تجهیزات اندازه‌گیری

شامل ولت‌متر، آمپرمتر، مولتی‌مترهای دیجیتال و فرکانس‌متر که برای پایش وضعیت لحظه‌ای شبکه روی درب تابلو نصب می‌شوند.

۷. بدنه تابلو (Enclosure)

باید دارای درجه حفاظت (IP) مناسب باشد تا از ورود گرد و غبار و رطوبت به داخل قطعات جلوگیری کند.

بررسی تخصصی تابلو برق ستاره مثلث (Star-Delta)

یکی از رایج‌ترین و مهم‌ترین انواع تابلو در صنعت، تابلو برق ستاره مثلث است. اما چرا به این تابلو نیاز داریم؟

علت استفاده از روش ستاره مثلث

الکتروموتورهای سه فاز در لحظه راه‌اندازی، جریانی بین ۵ تا ۷ برابر جریان نامی خود از شبکه می‌کشند. این جهش جانی ناگهانی می‌تواند باعث افت ولتاژ شدید در شبکه و آسیب به سایر تجهیزات و حتی خود موتور شود.

مکانیزم عملکرد

در تابلو برق ستاره مثلث، موتور ابتدا به صورت “ستاره” راه‌اندازی می‌شود. در این حالت ولتاژ روی هر کلاف موتور کاهش یافته و جریان راه‌اندازی به حدود یک‌سوم کاهش می‌یابد. پس از اینکه موتور به ۷۵ تا ۸۰ درصد سرعت نامی خود رسید، توسط یک تایمر، آرایش مدار به “مثلث” تغییر می‌کند تا موتور با تمام توان خود به کار ادامه دهد.

اجزای تابلو ستاره مثلث

• سه عدد کنتاکتور (اصلی، ستاره و مثلث).
• تایمر برای تنظیم زمان سوئیچینگ.
• بیمتال برای حفاظت موتور.
• کلید اصلی و فیوزها.

استانداردهای طراحی و مونتاژ تابلو برق

برای اینکه یک تابلو برق ایمن و کارآمد داشته باشید، رعایت نکات زیر الزامی است:

• نقشه‌کشی دقیق: قبل از ساخت، باید نقشه جانمایی و نقشه الکتریکی (Single Line Diagram) تهیه شود.
• شماره‌گذاری سیم‌ها: تمامی سیم‌ها و ترمینال‌ها باید طبق نقشه شماره‌گذاری شوند تا در زمان عیب‌یابی مشکلی پیش نیاید.
• تهویه مطبوع: قطعات داخل تابلو گرما تولید می‌کنند؛ استفاده از فن و فیلتر مناسب ضروری است.
• ارتینگ (Earthing): بدنه تابلو و تمامی تجهیزات فلزی باید به سیستم ارت متصل باشند.

چرا انتخاب متریال باکیفیت اهمیت دارد؟

استفاده از ملزومات بی‌کیفیت یا تقلبی در تابلو برق می‌تواند منجر به حوادث جبران‌ناپذیری مانند آتش‌سوزی، سوختن موتورهای گران‌قیمت و توقف خط تولید شود. برندهای معتبری همچون اشنایدر، هیوندای، ال‌اس (LS) و برندهای باکیفیت داخلی، تضمین‌کننده سلامت سیستم شما هستند.

معرفی فروشگاه ملزومات تابلو برق الکترو نصر

یافتن یک مرجع معتبر که هم تنوع کالایی بالایی داشته باشد و هم اصالت کالاها را تضمین کند، دغدغه بسیاری از تابلوسازان و مهندسان برق است.

فروشگاه ملزومات تابلو برق الکترو نصر با سال‌ها تجربه در تامین و توزیع تجهیزات برق صنعتی، یکی از نام‌های شناخته شده در این حوزه است.

خدمات و محصولات الکترو نصر:

1. تامین کامل ملزومات تابلو برق: از کوچکترین سرسیم و شماره سیم تا کلیدهای هوایی و کنتاکتورهای آمپر بالا.
2. ارائه برندهای برتر: همکاری با برندهای مطرح جهانی و داخلی برای پوشش تمامی بودجه‌ها.
3. مشاوره تخصصی: تیم فنی الکترو نصر آماده است تا در انتخاب قطعات متناسب با نیاز پروژه‌تان، به شما مشاوره دهد.
4. تجهیزات تابلو برق ستاره مثلث: تامین تمامی قطعات مورد نیاز برای ساخت تابلوهای راه‌اندازی موتور با بالاترین کیفیت.
5. قیمت رقابتی: حذف واسطه‌ها و ارائه قیمت‌های مناسب برای خریدهای عمده و تکی.

نتیجه‌گیری

تابلو برق بیش از یک جعبه پر از سیم است؛ آن را می‌توان مغز متفکر یک سیستم الکتریکی دانست. شناخت دقیق انواع تابلو برق، انتخاب درست ملزومات تابلو برق و درک صحیح از روش‌های راه‌اندازی مانند تابلو برق ستاره مثلث، نقش مستقیمی در کاهش هزینه‌های تعمیرات و افزایش ایمنی دارد.

اگر به دنبال خرید قطعات باکیفیت و استاندارد هستید، فروشگاه ملزومات تابلو برق الکترو نصر می‌تواند همراهی مطمئن در تمامی پروژه‌های برقی شما باشد. با انتخاب درست تجهیزات، امنیت و پایداری شبکه برق خود را تضمین کنید.
