وقتی به یک انبار بزرگ، یک آشیانه هواپیمای شیک یا یک تأسیسات کشاورزی مدرن نگاه میکنید، احتمالاً به پوست سازه نگاه میکنید – پانلهای دیوار، ورق سقف و تزئینات. اما در Xinguangzheng، ما می دانیم که شگفتی مهندسی واقعی در زیر سطح نهفته است. یکپارچگی ساختاری، دوام و ایمنی این تأسیسات کاملاً به اسکلت فلزی ساختمان بستگی دارد.

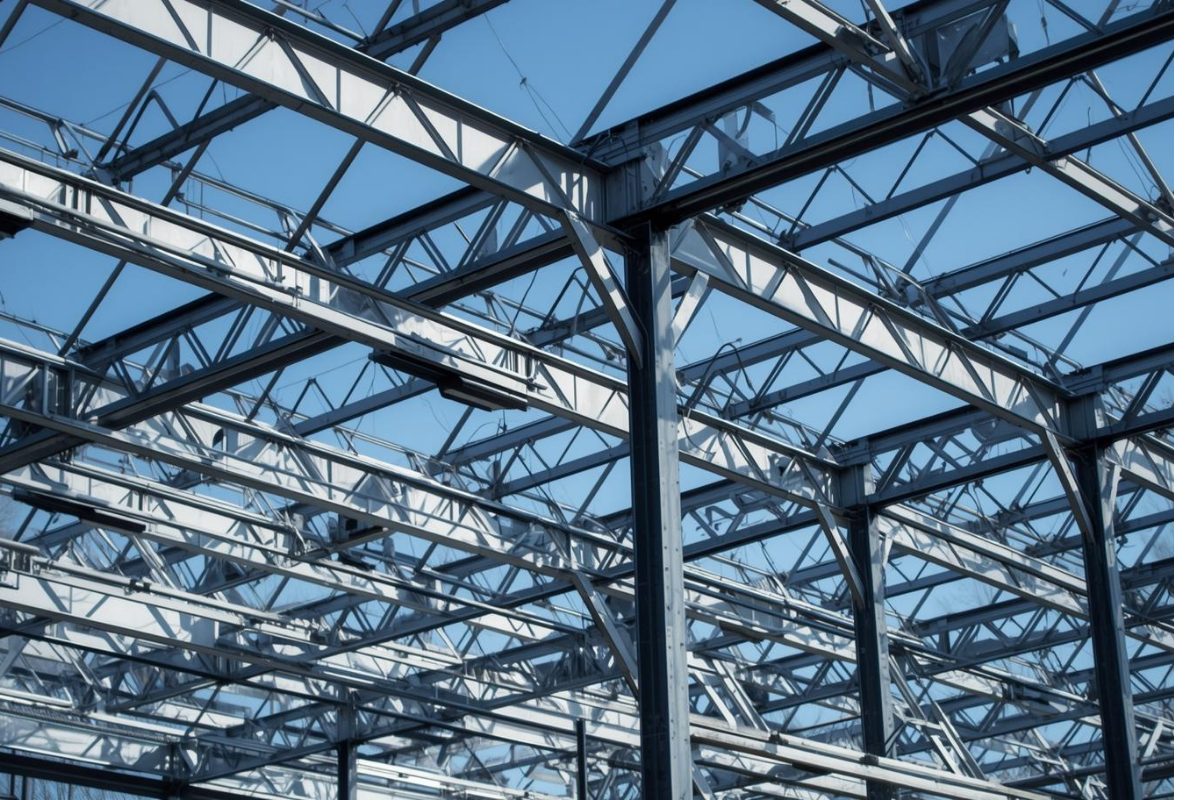

برای چشمی که آموزش ندیده، یک سازه فولادی ممکن است شبیه مجموعه ای ساده از تیرها و تیرها باشد. با این حال، یک ساختمان فلزی از پیش مهندسی شده (PEMB) یک سیستم پیچیده است که در آن هر جزء، از ستونهای عظیم تا کوچکترین بستها، نقش خاصی در مدیریت بارها و تضمین پایداری ایفا میکند.
اگر در حال برنامه ریزی یک پروژه ساخت و ساز هستید، درک این اجزا حیاتی است. این به شما کمک می کند با سازنده خود بهتر ارتباط برقرار کنید، قیمت خود را درک کنید و از مهندسی که از سرمایه گذاری شما محافظت می کند قدردانی کنید. در اینجا از دیدگاه ما به عنوان تولید کنندگان سفارشی، به آناتومی یک قاب ساختمان فلزی می پردازیم.
ستون فقرات: اجزای ساختاری اولیه
قاب اولیه اسکلت ساختمان است. اینها ضربهگیرهای سنگین هستند – اجزایی که وزن خود ساختمان (بار مرده) و نیروهای وارد بر آن مانند برف، باد و فعالیت لرزهای (بارهای زنده) را حمل میکنند. در طرح های ما، قاب اولیه معمولاً سطح مقطع ساختمان را ایجاد می کند.
ستون های قاب اصلی
ستون ها اعضای عمودی قاب هستند. آنها به عنوان پایه های ساختمان عمل می کنند و بارها را از پشت بام به پایین به فونداسیون منتقل می کنند. در ساختمان های فولادی از پیش مهندسی شده، ما معمولا از دو نوع ستون استفاده می کنیم:
- ستون های مخروطی: اینها با استفاده از بخش های صفحه ساخته شده ساخته می شوند. آنها در بالا پهن تر و در پایین باریک تر هستند (یا برعکس، بسته به طراحی لولا/ثابت). ستون های مخروطی فوق العاده کارآمد هستند زیرا فولاد را دقیقاً در جایی قرار می دهند که بیشترین تنش وجود دارد.
- ستون های مستقیم: عرض آنها از بالا به پایین یکنواخت است و اغلب در سازه های کوچکتر یا برای نیازهای معماری خاص استفاده می شود. آنها معمولاً تیرهای H نورد گرم هستند.
انتخاب بین مخروطی و مستقیم اغلب به الزامات مهندسی خاص دهانه و استفاده مورد نظر از فضای داخلی بستگی دارد.
تیرها (تیرها)
رافترها اعضای شیبدار یا افقی هستند که از بالای یک ستون تا راس (برآمدگی) سقف امتداد دارند. آنها از سیستم سقف پشتیبانی می کنند. مانند ستونها، تیرها در ساختمان Xinguangzheng اغلب بخشهای مخروطی هستند.
هنگامی که یک ستون و یک تیرک به هم متصل می شوند، چیزی را تشکیل می دهند که ما آن را “خم” یا “قاب” می نامیم. تیرها شیب سقف (شیب) را تعیین می کنند که برای زهکشی آب بسیار مهم است.
قاب سفت و سخت در مقابل قاب Endwall
مهم است که بین قاب های داخلی و دیوارهای انتهایی تمایز قائل شوید.
- قاب های سخت (داخلی): این ستونها معمولاً تمام عرض ساختمان را بدون ستونهای پشتیبان داخلی (معروف به “دهانه شفاف”) میپوشانند. آنها برای مقاومت در برابر نیروهای جانبی مانند باد به اتصال صلب بین تیر و ستون متکی هستند.
- فریم های Endwall: این قاب ها در انتهای ساختمان هستند. از آنجایی که آنها از پوشش و بند دیواری پشتیبانی می کنند، نیازی نیست همیشه به اندازه قاب های سفت داخلی سنگین باشند. ما اغلب در اینجا از ساخت “پست و تیر” استفاده می کنیم که از ستون های سبک تر و مستقیم برای پشتیبانی از انتهای سقف استفاده می کند.
شبکه پشتیبانی: اجزای ساختاری ثانویه
اگر قاب اولیه اسکلت باشد، قاب ثانویه به عنوان ماهیچه و رباط عمل می کند. این اجزا بین قاب های اولیه قرار دارند و نقاط اتصال را برای پانل های دیوار و سقف فراهم می کنند و بارها را به اسکلت اصلی منتقل می کنند.
برلین
روکش ها اعضای ساختاری افقی هستند که در سرتاسر سقف، عمود بر تیرچه ها اجرا می شوند. آنها سه کار ضروری را انجام می دهند:
- آنها تیرها را به هم می بندند و ساختار سقف را تثبیت می کنند.
- آنها سطحی را برای پیچاندن پانل های سقف فراهم می کنند.
- آنها وزن سقف (و برف/یخ) را به تیرهای اصلی منتقل می کنند.
ما معمولاً پرلین ها را به دو شکل تولید می کنیم:
- Z-Purlins: شکلی مانند حرف Z، به گونهای طراحی شدهاند که روی تکیهگاهها همپوشانی داشته باشند و یک اثر پرتو پیوسته ایجاد کنند که استحکام ساختاری را افزایش میدهد.
- C-Purlins: شکلی مانند حرف C، اغلب در لبههای لبه، دهانهها و دیوارهای جداکننده استفاده میشود.
کمربندها
گیره ها در اصل پرلین هایی برای دیوارها هستند. آنها به صورت افقی در امتداد دیواره های جانبی و انتهایی، متصل به ستون ها اجرا می شوند. درست مانند پرلین ها، ستون ها را تثبیت می کنند و سطح قاب را برای روکش دیوار خارجی فراهم می کنند. آنها همچنین به مقاومت در برابر بارهای باد که به طرف ساختمان فشار می آورند کمک می کنند.
Eave Struts
پایه پیشروی یک جزء تخصصی است که در تقاطع سقف و دیوار بیرونی قرار دارد. به عنوان نقطه گذار عمل می کند و هم به عنوان اولین بند و هم به عنوان آخرین حلقه عمل می کند. همچنین یک نقطه مهاربندی برای بالای پانل های دیوار و پایین پانل های سقف فراهم می کند.
سیستم های مهاربندی
شما نمی توانید یک ساختمان فلزی پایدار بدون مهاربندی بسازید. مهاربندی از پیچ خوردگی، قفسه بندی یا فروریختن ساختمان تحت فشار باد یا لرزه جلوگیری می کند.
- مهاربندی میله یا کابل: این شکل “X” است که اغلب در سقف یا دیوارهای یک ساختمان فولادی می بینید. این کابل های با استحکام بالا بارهای افقی (مانند برخورد باد به کنار ساختمان) را به فونداسیون منتقل می کنند.
- مهاربندی فلنج: اینها زوایای کوچکتری هستند که پرلین ها یا بند ها را به فلنج داخلی ستون ها یا تیرهای اصلی متصل می کنند. آنها از پیچ و تاب یا کمانش تیرهای اصلی تحت بارهای سنگین جلوگیری می کنند.
- فریم های پورتال: در شرایطی که X-bracing یک در یا پنجره را مسدود میکند (مانند یک درب بزرگ)، از قاب پورتال استفاده میکنیم. این یک قاب کوچک سفت و سخت است که بین ستون ها قرار داده شده است تا بدون مسدود کردن دسترسی، ثبات را ایجاد کند.
نگه داشتن آن با هم: انواع اتصال
نحوه اتصال این اجزا به یکدیگر به اندازه خود اجزا مهم است. در دنیای ساخت و ساز فولادی، اتصالات به طور کلی بر اساس نحوه بست آنها دسته بندی می شوند.
اتصالات جوش داده شده
جوشکاری دو قطعه فلز را با ذوب کردن فلز پایه و افزودن ماده پرکننده به یکدیگر ذوب می کند. در Xinguangzheng، اکثریت قریب به اتفاق جوشکاری در کارخانه ما اتفاق می افتد، نه در محل کار شما.
ما از جوشکاری قوس الکتریکی خودکار برای ستونها و تیرهای ساخته شده خود استفاده میکنیم. جوشکاری کارخانه کنترل کیفیت ثابت، استحکام برتر و زیبایی تمیز را تضمین می کند. همچنین ساخت و ساز را سرعت می بخشد زیرا ما مجبور نیستیم منتظر باشیم تا جوشکاران کار خود را در این زمینه انجام دهند، جایی که آب و هوا می تواند عاملی باشد.
اتصالات پیچ و مهره ای
هنگامی که قطعات به محل ساخت و ساز می رسند، با استفاده از پیچ و مهره های با استحکام بالا مونتاژ می شوند.
- پیچ لنگر: اینها قبل از رسیدن فولاد در پایه بتنی تعبیه می شوند. ستون ها روی این پیچ ها قرار می گیرند.
- پیچ و مهره های سازه ای: برای اتصال تیرها به ستون ها (اتصالات لحظه ای) و اتصال بخش های تیر به یکدیگر استفاده می شود. اینها برای اطمینان از عملکرد اتصال به عنوان یک واحد صلب، به الزامات گشتاور خاصی سفت می شوند.
زیبایی یک سیستم پیچ و مهره ای سرعت نعوظ است. عملکرد آن مانند یک مجموعه نصب عظیم است که در آن هر قطعه از قبل برش داده شده و از قبل پانچ شده است تا کاملاً جا بیفتد.
ملاحظات طراحی حیاتی
وقتی برای طراحی یک قاب سفارشی می نشینیم، فقط اندازه ها را حدس نمی زنیم. هر جزء بر اساس معیارهای مهندسی خاص محاسبه می شود.
محاسبات بارگذاری
ما باید انواع فشارهایی را که ساختمان باید تحمل کند را در نظر بگیریم:
- بار مرده: وزن خود قاب، به علاوه روکش، عایق، و هر گونه وسایل دائمی (مانند چراغ یا آبپاش).
- بارگذاری زنده: وزنه های موقت، مانند کارگران در پشت بام در طول تعمیر و نگهداری.
- بار وثیقه: وزن اضافی از سقف، واحدهای تهویه مطبوع یا سیستم های جرثقیل معلق از قاب.
- بارهای زیست محیطی: این بسیار مهم است. ما بر اساس کدهای ساختمان محلی شما برای بار برف (چه مقدار برف سنگین سقف می تواند تحمل کند)، بار باد (با چه سرعتی باد در منطقه شما می وزد) و بار لرزه ای (مقاومت در برابر زلزله) محاسبه می کنیم.
کدهای ساختمان
هر منطقه نیازهای متفاوتی دارد. قاب ساختمانی که برای برف های سنگین کانادا طراحی شده است، بسیار متفاوت از اسکلت طراحی شده برای بادهای طوفانی فلوریدا است. ما اطمینان حاصل می کنیم که ضخامت قاب، الگوهای مهاربندی و نقاط قوت اتصال مطابق با مقررات محلی سایت پروژه است.
چرا قاب های فلزی را انتخاب می کنیم: مزایا
چرا این سیستم به روش غالب برای ساخت و سازهای صنعتی و تجاری تبدیل شده است؟ مزایای قاب فلزی نسبت به چوب یا بتن سنتی قابل توجه است.
نسبت قدرت به وزن برتر
فولاد بالاترین نسبت استحکام به وزن را در بین سایر مصالح ساختمانی رایج دارد. این به ما اجازه می دهد تا فواصل عظیم را بدون نیاز به ستون های پشتیبانی داخلی بپیماییم. برای انبارها، آشیانهها و امکانات ورزشی سرپوشیده، این قابلیت «محدوده شفاف» یک تغییر دهنده بازی است و به حداکثر رساندن متراژ مربع قابل استفاده.
سرعت ساخت
از آنجایی که قاب از قبل مهندسی شده و خارج از محل تولید شده است، جدول زمانی ساخت و ساز به شدت فشرده شده است. آماده سازی و ساخت سایت به طور همزمان اتفاق می افتد. پس از رسیدن فولاد، قاب را می توان در کسری از زمانی که برای ساخت یک سازه بتنی یا چوبی لازم است، برپا کرد.
دوام و طول عمر
فولاد پوسیدگی، تاب خوردگی، شکافتن و ترک نمی خورد. در برابر موریانه ها و سایر آفاتی که قاب های چوبی را از بین می برند مصون است. هنگامی که یک قاب فولادی به درستی پوشش داده شود، می تواند چندین دهه با حداقل تخریب دوام بیاورد.
پایداری
فولاد بازیافتی ترین ماده روی کره زمین است. قاب ساختمان شما احتمالاً حاوی محتوای بازیافتی است و در پایان عمر ساختمان، 100 درصد قاب را می توان دوباره بازیافت کرد.
قوی نگه داشتن: نگهداری و بازرسی
در حالی که قاب های فلزی ساختمان به طور معروفی نگهداری کم دارند، اما اینطور نیست صفر تعمیر و نگهداری برای اطمینان از دوام قاب تا زمانی که در نظر گرفته شده است، بازرسی های دوره ای را توصیه می کنیم.
زنگ زدگی را بررسی کنید:
اگر پوشش محافظ روی فولاد در حین نصب یا کار روزانه خراشیده شود، زنگ زدگی سطح ایجاد می شود. این قسمت ها را با پرایمر بپوشانید و بلافاصله رنگ کنید.
بررسی اتصالات:
هر چند سال یکبار، عاقلانه است که پیچ های سازه اصلی را بررسی کنید. در حالی که به ندرت شل می شوند، ته نشین شدن ساختمان یا ارتعاش شدید (ناشی از ماشین آلات سنگین) گاهی اوقات می تواند بر سفتی تأثیر بگذارد.
رطوبت را دور نگه دارید:
بزرگترین دشمن یک قاب فولادی قرار گرفتن طولانی مدت در معرض رطوبت است. اطمینان حاصل کنید که ناودان ها و سرریزها شفاف هستند تا آب از پایه ساختمان خارج شود و در اطراف پایه ستون ها جمع نشود.
راه حلی قابل اعتماد برای ساخت و ساز مدرن
اسکلت فلزی ساختمان یک پیروزی مهندسی مدرن است. کارایی، استحکام و انعطاف پذیری را به گونه ای ترکیب می کند که تعداد کمی از روش های ساخت و ساز با آن مطابقت دارند. با درک نقش ستونها، تیرها، پرلینها و مهاربندیها، میتوانید تصمیمات آگاهانهتری در مورد پروژه بعدی خود بگیرید.
در Xinguangzheng، ما به تولید دقیق افتخار می کنیم. ما اطمینان می دهیم که هر تیر و پیچ به گونه ای ساخته شده است که مشخصات دقیق نیازهای شما را برآورده کند. اگر آماده شروع برنامه ریزی سازه فولادی خود هستید، ما اینجا هستیم تا به شما در این فرآیند، از طراحی اولیه قاب تا نصب نهایی، کمک کنیم.
بیشتر بدانید در مورد راه حل های سفارشی ساختمان فلزی ما و اینکه چگونه می توانیم از پروژه بعدی شما پشتیبانی کنیم.
