راهنمای جامع تجهیزات چاه ارت: بررسی تخصصی شمش و صفحات مسی

سیستم ارتینگ (Earthing System) یا همان چاه ارت، قلب تپنده ایمنی در هر سازه صنعتی، تجاری و مسکونی است. هدف اصلی این سیستم، هدایت جریان‌های نشتی و الکتریسیته ساکن به زمین برای جلوگیری از برق‌گرفتگی، آتش‌سوزی و آسیب به تجهیزات حساس است. انتخاب تجهیزات مناسب، به‌ویژه در بخش الکترودهای زمین (Ground Electrodes)، نقشی حیاتی در کیفیت و طول عمر چاه ارت ایفا می‌کند. در این مقاله به بررسی سه رکن اساسی تجهیزات چاه ارت یعنی شمش مسی، صفحات مسی باهنر و صفحات مسی ذوبی می‌پردازیم تا شما را در انتخابی هوشمندانه یاری کنیم.

۱. شمش مسی (Copper Busbar)؛ پل ارتباطی ایمنی

شمش مسی که به آن «شینه مسی» نیز گفته می‌شود، یک قطعه فلزی رسانا است که نقش جمع‌آوری و توزیع جریان‌های الکتریکی در تابلوهای برق یا در محل چاه ارت را بر عهده دارد.

چرا شمش مسی در سیستم ارت حیاتی است؟

شینه مسی به دلیل هدایت الکتریکی فوق‌العاده بالا، مقاومت بسیار کمی در برابر عبور جریان دارد. در سیستم‌های ارتینگ، شمش مسی وظیفه دارد تمامی سیم‌های ارتِ کشیده شده از نقاط مختلف ساختمان را به یکدیگر متصل کرده و آن‌ها را به کابل اصلی متصل به چاه ارت وصل کند.

مزایای استفاده از شمش مسی استاندارد:

خلوص بالا: شمش‌های مرغوب معمولاً از مس الکتریکی با خلوص ۹۹.۹٪ ساخته می‌شوند.
قابلیت جریان‌دهی بالا: به دلیل سطح مقطع مناسب، در زمان بروز اتصالی، جریان‌های شدید را به‌راحتی عبور می‌دهد.
مقاومت در برابر اکسیداسیون: با آبکاری مناسب (مانند قلع‌اندود کردن)، شمش‌های مسی در محیط‌های مرطوب دوام بالایی دارند.

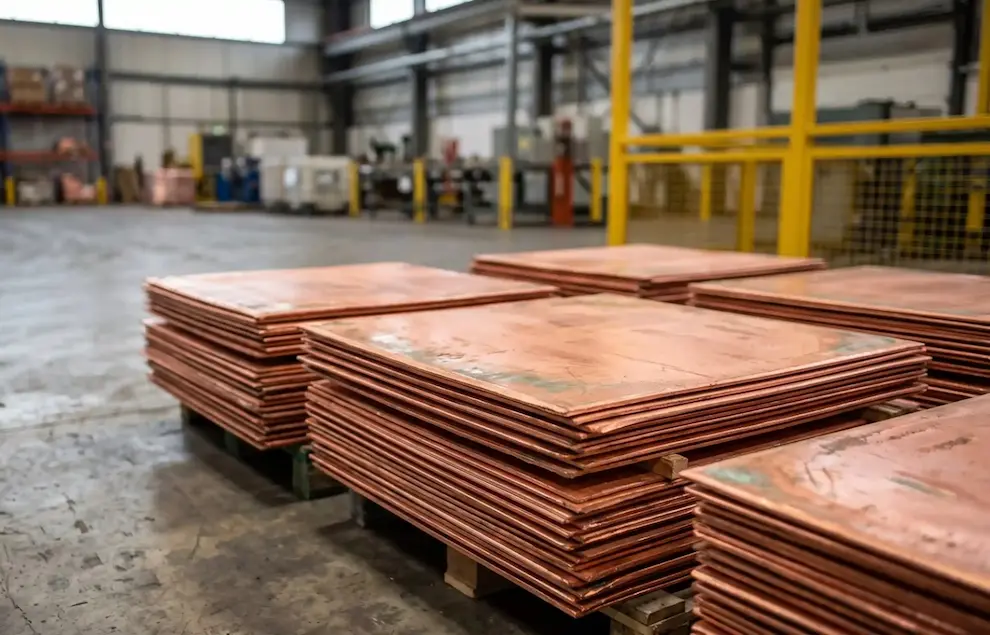

۲. صفحه مسی باهنر یا تمام مس؛ استاندارد طلایی بازار

وقتی صحبت از «صفحه مسی» در ایران می‌شود، برند «صنایع مس شهید باهنر» به عنوان یک شاخص کیفیت شناخته می‌شود. اما چرا این صفحات تا این حد محبوب هستند؟

تفاوت صفحه تمام مس (باهنر) با سایرین

صفحات مسی باهنر از شمش مس خالص تولید می‌شوند و برخلاف برخی محصولات بازاری، فاقد ناخالصی‌های فلزی هستند.

ویژگی‌های بارز صفحه مسی باهنر:

ضریب هدایت الکتریکی بالا: خلوص مس در این صفحات باعث می‌شود مقاومت الکتریکی چاه ارت به حداقل برسد (که هدف نهایی هر مهندس ناظر است).
مقاومت در برابر خوردگی: مسِ خالص در خاک‌های مختلف (به‌ویژه خاک‌های مرطوب یا کمی اسیدی) دوام بسیار بالایی دارد و به راحتی دچار خوردگی و از بین رفتن نمی‌شود.
قابلیت جوش‌پذیری: این صفحات برای جوش احتراقی (Cadweld) عالی هستند. مسِ خالص با مواد جوش واکنش بهتری نشان داده و پیوند مولکولی قوی‌تری ایجاد می‌کند.

آیا ارزش هزینه بیشتر را دارد؟

پاسخ کوتاه: بله. در پروژه‌هایی که طول عمر چاه ارت (مثلاً ۲۰ تا ۳۰ سال) اهمیت دارد، استفاده از برندهای معتبر مثل باهنر، ریسک نشست یا تخریب الکترود را در درازمدت به شدت کاهش می‌دهد.

۳. صفحه مسی ذوبی (Cast Copper Plate)؛ راهکار اقتصادی

صفحه مسی ذوبی محصولی است که از طریق ذوب کردن ضایعات مس یا شمش‌های کم‌عیار و قالب‌گیری مجدد تولید می‌شود. این صفحات معمولاً در بازار به عنوان گزینه‌ای اقتصادی شناخته می‌شوند.

تفاوت‌های فنی و عملکردی

صفحات ذوبی با وجود ظاهر مشابه، تفاوت ساختاری عمیقی با صفحات فابریک (نورد شده) دارند:

تخلخل (Porosity): فرآیند ذوب و قالب‌گیری می‌تواند باعث ایجاد حباب‌های هوا یا ناخالصی در داخل ساختار فلز شود که هدایت الکتریکی را کاهش می‌دهد.
خلوص پایین‌تر: در این فرآیند معمولاً از مس بازیافتی استفاده می‌شود که خلوص آن پایین‌تر از ۹۹٪ است. این امر باعث می‌شود صفحه در برابر خوردگی در خاک ضعیف‌تر عمل کند.

چه زمانی از صفحه مسی ذوبی استفاده کنیم؟

در پروژه‌های موقت (مانند سایت‌های ساختمانی کوتاه‌مدت).
در صورتی که بودجه پروژه بسیار محدود است و استانداردهای سخت‌گیرانه برای طول عمر چاه وجود ندارد.
در خاک‌هایی که بسیار خورنده نیستند.

جدول مقایسه سریع: انتخاب شما چیست؟

نکات طلایی در اجرای چاه ارت با تجهیزات مسی

صرف‌نظر از اینکه شمش یا صفحه مسی را از چه برندی تهیه می‌کنید، رعایت موارد زیر برای کارایی سیستم ضروری است:

۱. جوش احتراقی (کدولد) به جای بست

هرگز سیم ارت را با بست به صفحه مسی متصل نکنید. بست‌ها به مرور زمان شل شده و دچار اکسیداسیون می‌شوند. استفاده از جوش احتراقی (Cadweld) که مس را به مس جوش می‌دهد، تنها راه استاندارد برای اتصال کابل به صفحه است.

۲. توجه به ابعاد صفحه

صفحات مسی معمولاً در ابعاد ۳۰×۳۰، ۴۰×۴۰، ۵۰×۵۰ و ضخامت‌های ۳، ۴ و ۵ میلی‌متر تولید می‌شوند. هرچه ابعاد صفحه بزرگ‌تر باشد، سطح تماس آن با خاک بیشتر شده و مقاومت چاه کاهش می‌یابد. پیشنهاد می‌شود در خاک‌های خشک و سنگی، از صفحات با ابعاد بزرگتر استفاده کنید.

۳. استفاده از بنتونیت یا مواد کاهنده

صفحه مسی به تنهایی کافی نیست. حتماً در اطراف صفحه از بنتونیت اکتیو (یا مواد کاهنده مقاومت) استفاده کنید تا رطوبت خاک حفظ شده و مقاومت الکترود نسبت به زمین کاهش یابد.

سوالات متداول (FAQ)

۱. آیا شمش مسی باید حتماً قلع‌اندود باشد؟

بستگی به محل نصب دارد. اگر شمش در محیطی با رطوبت بالا یا اتمسفر خورنده (مثل کنار دریا) قرار دارد، قلع‌اندود کردن شمش از سولفاته شدن و خوردگی مس جلوگیری می‌کند و عمر مفید آن را افزایش می‌دهد.

۲. چرا صفحه مسی باهنر گران‌تر از مدل‌های دیگر است؟

قیمت بالاتر این محصول به دلیل استفاده از مس با خلوص بسیار بالا، استانداردهای کنترل کیفیت در خط تولید و تضمین عملکرد در درازمدت است. صفحات ارزان‌تر معمولاً از مس بازیافتی تولید شده‌اند که در مواجهه با خاک، سریع‌تر از بین می‌روند.

۳. آیا صفحه مسی ذوبی برای چاه ارت خانگی مناسب است؟

برای ساختمان‌های مسکونی، بهتر است از صفحه مسی استاندارد استفاده کنید. اگرچه ممکن است صفحه ذوبی در کوتاه‌مدت جوابگو باشد، اما هزینه‌های تعمیر و نگهداری چاه ارت در صورت تخریب صفحه (پس از چند سال) بسیار بیشتر از مابه‌التفاوت قیمت اولیه است.

نتیجه‌گیری

سیستم ارتینگ، بخشی از سرمایه شماست که دیده نمی‌شود اما وظیفه حفظ جان و تجهیزات گران‌قیمت شما را بر عهده دارد. در انتخاب شمش مسی، به خلوص و سطح مقطع آن دقت کنید. برای صفحات مسی، اگر به دنبال آرامش خاطر در طولانی‌مدت هستید، صفحه مسی باهنر بهترین انتخاب است. صفحات ذوبی نیز برای پروژه‌های اقتصادی و کوتاه‌مدت در دسترس هستند. همیشه به یاد داشته باشید که کیفیتِ «اجرای چاه ارت» هم‌پای «کیفیتِ تجهیزات» اهمیت دارد.
