بهترین انرژی سنج برای تاسیسات ساختمان: معیارهای انتخاب Heat Meter

مدیریت هوشمندانه انرژی در ساختمان های مدرن، امروزه فراتر از یک انتخاب لوکس، به یک ضرورت اقتصادی و فنی تبدیل شده است. در حالی که توجه به مصرف انرژی گرمایشی همواره مهم بوده است، در سال های اخیر، بخش سرمایش ساختمان ها به دلیل اتکای مستقیم به برق و تعرفه های افزایشی آن، اهمیت دوچندانی پیدا کرده است. اینجا است که نقش کلیدی Heat Meter یا انرژی میتر خود را نشان می دهد؛ دستگاهی که به شما امکان می دهد مصرف واقعی انرژی را در هر واحد یا هر بخش از تاسیسات اندازه گیری کرده و هزینه ها را بر اساس آن تخصیص دهید. به خصوص در سیستم هایی که با چیلر و بویلر به صورت مرکزی کار می کنند، داشتن یک انرژی میتر دقیق، می تواند تفاوت چشمگیری در کاهش اختلافات میان ساکنان و بهینه سازی هزینه های جاری ایجاد کند.

این راهنما به شما کمک می کند تا با درک عمیق تری از انواع انرژی میتر، معیارهای فنی انتخاب، ملاحظات نصب و حتی اشتباهات رایج، بهترین تصمیم را برای تاسیسات ساختمان خود بگیرید. با توجه به اینکه این دستگاه ها، به خصوص برای سیستم های سرمایشی که هزینه برق آن ها به مراتب بیشتر از گاز است، اهمیت ویژه ای دارند، انتخاب درست می تواند صرفه جویی قابل توجهی را در بلندمدت به همراه داشته باشد. مجموعه بهاب سد با سال ها تجربه در ارائه راهکارهای اندازه گیری انرژی، در این مسیر همراه شما خواهد بود تا انتخابی مطمئن و کارآمد داشته باشید.

تعریف انرژی میتر و پارامترهای محاسباتی آن

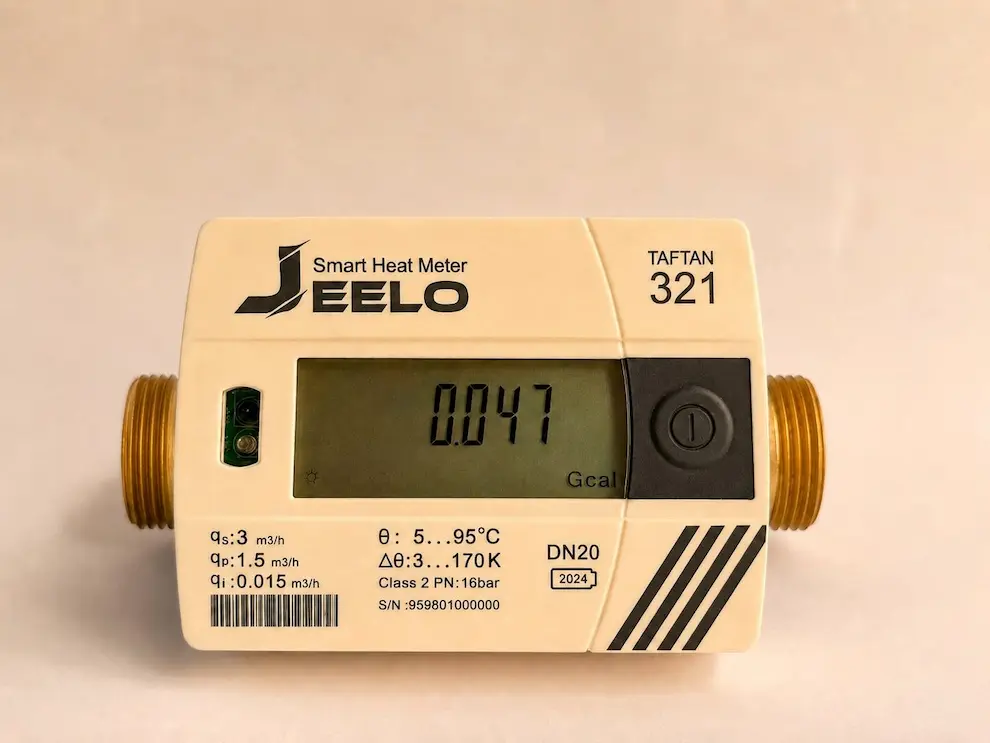

انرژی میتر یا همان Heat Meter، دستگاهی است که میزان انرژی حرارتی منتقل شده در یک سیال یعنی آب را در یک مدار بسته اندازه گیری می کند. بر خلاف کنتورهای آب که فقط حجم سیال عبوری را ثبت می کنند، این دستگاه با ترکیب سه مولفه اصلی یعنی دبی سیال، دمای رفت و دمای برگشت، مقدار دقیق انرژی مصرفی را محاسبه می کند. دبی سیال حجمی از آب است که در واحد زمان از مدار عبور می کند و توسط یک دبی سنج اندازه گیری می شود. دمای رفت دمای آبی است که وارد مدار مصرفی مانند فن کویل یا رادیاتور می شود و دمای برگشت دمای آبی است که پس از تبادل حرارتی از مدار خارج شده و به منبع مرکزی برمی گردد.

یک واحد محاسبه گر در این دستگاه، این سه داده را دریافت کرده و با استفاده از فرمول های ترمودینامیکی، انرژی منتقل شده را بر حسب واحدهایی مثل کیلووات ساعت محاسبه می کند. در سیستم های پیشرفته، این دستگاه ها قابلیت تشخیص خودکار جهت جریان انرژی را دارند. یعنی می توانند تشخیص دهند که آیا آب در حال از دست دادن انرژی در حالت گرمایش است یا جذب انرژی در حالت سرمایش و نتایج را در رجیسترهای جداگانه ذخیره کنند. این قابلیت باعث می شود انرژی میتر به ابزاری حیاتی برای تفکیک دقیق هزینه های سرمایش و گرمایش تبدیل شود که برای شفاف سازی مخارج مجتمع ها بسیار ضروری است.

اهمیت حیاتی تفکیک انرژی در مدیریت هزینه ها

در تاسیسات ساختمان های اداری و مسکونی، هزینه های انرژی بخش عمده مخارج بهره برداری است. هزینه گرمایش عمدتا به مصرف گاز وابسته است، اما هزینه سرمایش مستقیما به مصرف برق چیلرها و تجهیزات جانبی مربوط می شود. با توجه به تعرفه های برق، به خصوص در ساعات اوج مصرف تابستان، هزینه تولید سرمایش به مراتب بالاتر از هزینه گرمایش است. نبود تفکیک دقیق انرژی باعث می شود بی عدالتی در پرداخت هزینه ها رخ دهد، زیرا واحدهایی که کمتر از سرمایش استفاده می کنند، عملا هزینه واحدهای پرمصرف را پرداخت می کنند. همچنین فقدان داده های واقعی باعث می شود ساکنان انگیزه ای برای صرفه جویی نداشته باشند و مدیریت ساختمان برای بهینه سازی سیستم دچار مشکل شود. مجموعه بهاب سد همواره بر اهمیت اندازه گیری دقیق و تفکیک شده تاکید دارد، چرا که این امر پایه اصلی مدیریت هزینه عادلانه است.

معیارهای فنی انتخاب انرژی میتر مناسب

برای انتخاب یک انرژی میتر مناسب که در طول زمان عملکرد دقیق و پایداری داشته باشد، باید فاکتورهای فنی متعددی را در نظر گرفت. این معیارها تعیین کننده کیفیت خروجی سیستم اندازه گیری شما هستند:

کلاس دقت دستگاه که برای کاربردهای حساس و سیستم های سرمایشی باید در سطح بالایی باشد.
رنج دبی دستگاه که باید دقیقاً با دبی طراحی مدار منطبق باشد تا در شرایط کم باری دقت دستگاه افت نکند.
فناوری دبی سنجی که بین مدل های مکانیکی یا التراسونیک انتخاب می شود و التراسونیک به دلیل نبود قطعات متحرک برای پایداری درازمدت ترجیح داده می شود.
محدوده دمایی و دقت سنسورها که باید برای اختلاف دمای پایین در مدار آب سرد چیلر کاملا بهینه شده باشد.
قابلیت تفکیک هوشمند سرمایش و گرمایش در رجیسترهای مستقل.
میزان افت فشار دستگاه که باید در حداقل ممکن باشد تا به پمپ های ساختمان فشار مضاعف وارد نشود.
پشتیبانی از پروتکل های ارتباطی استاندارد مانند M Bus یا Modbus برای اتصال به سیستم های مدیریت ساختمان.
برخورداری از استانداردهای معتبر جهانی و قابلیت کالیبراسیون دوره ای برای اطمینان از صحت عملکرد.

مزایای فناوری التراسونیک در مدار سرمایش

در تاسیسات مدرن، به ویژه در سیستم های سرمایشی که با چالش های کیفی آب و نیاز به دقت بالا در اختلاف دمای کم مواجه هستیم، فناوری التراسونیک در دبی سنج های انرژی میتر مزایای بی نظیری دارد. بر خلاف دبی سنج های مکانیکی که از پره های چرخان استفاده می کنند و در برابر رسوبات حساس هستند، دبی سنج های التراسونیک از امواج صوتی برای اندازه گیری سرعت سیال استفاده می کنند. نبود قطعات متحرک به معنای عدم فرسایش و حفظ دقت اولیه دستگاه در سال های متمادی بهره برداری است. این فناوری کمتر تحت تاثیر کیفیت آب، رسوبات یا حباب های هوا قرار می گیرد، که آن را برای مدارهای آب سرد چیلر ایده آل می کند. علاوه بر این، مسیر کاملا باز در این نوع دبی سنج ها افت فشار را به حداقل می رساند و به بهره وری سیستم پمپ ها کمک می کند. این دستگاه ها می توانند دبی های بسیار کم را نیز با دقت بالایی اندازه گیری کنند که برای ساختمان های مسکونی با الگوهای مصرف متغیر اهمیت زیادی دارد.

نکات نصب برای تضمین دقت اندازه گیری

حتی بهترین انرژی میتر نیز اگر به درستی نصب نشود، نمی تواند نتایج دقیقی ارائه دهد. نصب صحیح در تضمین اعتبار داده ها اهمیت بالایی دارد. یکی از مهم ترین اصول، رعایت طول مستقیم لوله قبل و بعد از دبی سنج است تا جریان سیال یکنواخت شود و تلاطم های ناشی از زانوها یا پمپ ها به حداقل برسد. سنسورهای دما نیز باید در محل های استاندارد و با عمق مناسب نصب شوند تا دمای واقعی سیال را اندازه گیری کنند. نصب نادرست سنسورها، به خصوص در مدارهای سرمایشی که اختلاف دمای رفت و برگشت بسیار کم است، خطای محاسباتی شدیدی ایجاد می کند. همچنین باید اطمینان حاصل شود که جهت نصب دستگاه کاملاً مطابق با جهت جریان سیال باشد و از نصب آن در محیط هایی که در معرض ضربه یا رطوبت شدید هستند، اجتناب گردد. رعایت این اصول در هنگام نصب باعث می شود سیستم اندازه گیری سال ها بدون خطا کار کند.

اشتباهات رایج در انتخاب و نصب انرژی میتر

اشتباهات در مرحله خرید یا اجرای سیستم های اندازه گیری می تواند باعث هدررفت سرمایه و ایجاد اختلافات بی پایان در ساختمان شود. برخی از این اشتباهات بسیار پرهزینه هستند:

انتخاب سایز دستگاه صرفاً بر اساس قطر لوله بدون محاسبه دبی واقعی جریان که منجر به خطای اندازه گیری در دبی های پایین می شود.
استفاده از دستگاه های مخصوص گرمایش در مدارهای سرمایشی که به دلیل حساسیت پایین به دلتا تی کوچک، نتایج غلطی ثبت می کنند.
عدم توجه به کیفیت آب و استفاده از مدل های مکانیکی در مداراتی که رسوب بالایی دارند.
نصب دستگاه در نزدیکی شیرهای کنترلی یا پمپ ها که باعث ایجاد تلاطم در جریان و کاهش دقت می شود.
جابه جا نصب کردن سنسورهای رفت و برگشت که منجر به ثبت منفی یا بی معنی انرژی می شود.
خرید دستگاه های ارزان قیمت بدون خروجی های ارتباطی که عملا برای مدیریت هوشمند ساختمان کاربردی ندارند.
بی توجهی به افت فشار دستگاه که باعث بهم خوردن تعادل هیدرولیکی کل سیستم و کاهش کارایی پمپ ها می شود.
نداشتن برنامه منظم برای بازبینی و صحت سنجی دوره ای که باعث بی اعتمادی ساکنین به اعداد کنتور می شود.

اهمیت قرائت از راه دور در مدیریت انرژی

در مجتمع های پرواحد، قرائت دستی انرژی میترها زمانبر و پر از خطاهای انسانی است. زمانی که بحث هزینه برق سنگین چیلرها مطرح است، مدیریت ساختمان نیاز دارد داده ها را به صورت منظم و دقیق دریافت کند. انرژی میترهایی که خروجی ارتباطی دارند، امکان قرائت از راه دور را فراهم می کنند. این قابلیت اجازه می دهد داده ها به صورت خودکار جمع آوری شده و صورت حساب ها بر اساس مصرف واقعی تولید شود. علاوه بر این، امکان تحلیل الگوهای مصرف نیز فراهم می شود که مدیر تاسیسات را قادر می سازد ساعات پیک را شناسایی کرده و تصمیم های بهینه برای مدیریت سیستم بگیرد. این فناوری در نهایت منجر به کاهش هزینه برق و کاهش استهلاک تجهیزات سرمایشی می شود و یک ابزار مدیریتی کامل در اختیار ساختمان قرار می دهد.

سخن پایانی

انرژی میتر یک ابزار قدرتمند برای مدیریت هوشمندانه تاسیسات ساختمان است. در سیستم هایی که دارای چیلر و گرمایش مرکزی هستند، قابلیت تفکیک دقیق انرژی سرمایش و گرمایش، نه تنها به اجرای عدالت در پرداخت هزینه ها کمک می کند، بلکه با ایجاد انگیزه برای صرفه جویی، به کاهش قابل توجه مخارج جاری ساختمان منجر می شود. انتخاب دستگاه مناسب با تمرکز بر کلاس دقت بالا، فناوری التراسونیک برای پایداری در برابر کیفیت آب، و قابلیت های ارتباطی برای قرائت از راه دور، گامی اساسی در بهینه سازی تاسیسات است. نصب صحیح و استاندارد نیز تضمین کننده دقت عملکرد دستگاه در طولانی مدت خواهد بود. با رویکردی فنی در انتخاب و اجرای این تجهیزات، می توانید بهره وری تاسیسات خود را ارتقا داده و از اتلاف سرمایه جلوگیری کنید.

سوالات متداول

انرژی میتر دقیقا چه چیزی را اندازه گیری می کند؟

این دستگاه انرژی حرارتی منتقل شده توسط آب را بر اساس دبی و اختلاف دمای رفت و برگشت محاسبه کرده و آن را در واحدهایی مانند کیلووات ساعت نمایش می دهد.

آیا این دستگاه می تواند سرمایش و گرمایش را جداگانه ثبت کند؟

بله، در صورت انتخاب مدل مناسب و نصب صحیح، دستگاه می تواند به صورت خودکار جهت جریان را تشخیص داده و مصرف هر فصل را در رجیسترهای جداگانه ذخیره کند.

چرا برای سرمایش، مدل های التراسونیک توصیه می شود؟

به دلیل عدم وجود قطعات متحرک، این مدل ها در برابر رسوب مقاوم تر هستند، افت فشار کمتری ایجاد می کنند و دقت خود را در دلتا تی پایین که مختص سیستم های سرمایشی است، بهتر حفظ می کنند.

چرا در سیستم های سرمایشی حساسیت انتخاب انرژی میتر بالاتر است؟

چون در سیستم های سرمایشی اختلاف دمای رفت و برگشت بسیار کم است و هر خطای کوچکی در سنسور دما می تواند باعث ثبت عدد انرژی غیر واقعی و بی عدالتی در شارژ شود.

آیا قرائت از راه دور برای ساختمان های کوچک ضروری است؟

برای ساختمان های کوچک الزامی نیست اما در ساختمان های بزرگ و پرواحد، برای کاهش خطای انسانی، سرعت صدور شارژ و تحلیل مصرف، یک مزیت مدیریتی مهم محسوب می شود.

مهم ترین عامل بروز خطا در اندازه گیری چیست؟

رعایت نکردن طول مستقیم لوله برای یکنواخت شدن جریان و نصب غیراستاندارد سنسورهای دما، رایج ترین عوامل ایجاد خطا در عملکرد انرژی میتر هستند.
