تیرریزی بهینه در اسکلت فلزی

اصول کلی تیرریزی بهینه :

1. تیرریزی در جهت کوتاه تر
2. استفاده از تیر داخل دیواربرشی به عنوان پل
3. پرهیز از ایجاد دهانه‌های بلند

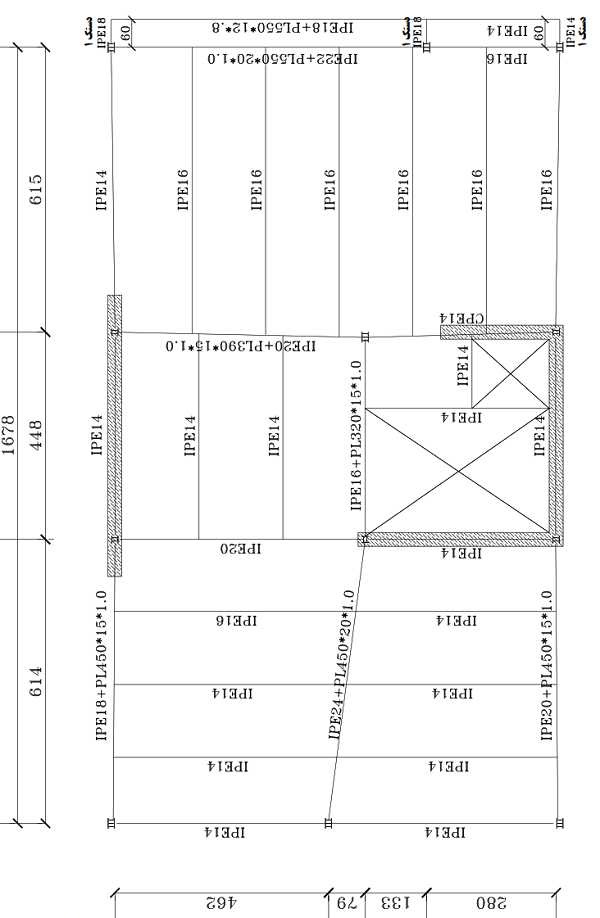

پروژه ۱ :

اصلاحات مورد نیاز برای کاهش آهن مصرفی :

۱- حذف پل 24 و چرخش تیرریزی :

• با این تغییر تیرریزی دهانه سمت چپ با سمت راست یکسان خواهد بود. (دهانه سمت چپ 614 و دهانه سمت راست 615 سانتیمتر می باشد.) این تغییر باعث می‌شود از ظرفیت تیر داخل دیواربرشی کنار پله استفاده بهینه کنیم. چرا؟ چون استفاده از این تیر به عنوان پل سایز این تیر را بالا نمیبرد و همچنان IPE14 یا CPE14 خواهد بود. به عبارت دیگر اگر این تیر پل باشد یا کش باشد فرقی نمیکند. در هر حالت با آهن ۱۴ جوابگو است.

۲- چرخش تیرریزی در دهانه وسط :

این کار 2 مزیت دارد:

1. استفاده از تیر داخل دیواربرشی به عنوان پل سایز این تیر را بالا نمیبرد و باعث کاهش مصرف آهن خواهد شد.
2. سایز تیرهای وسط پلان که هم اکنون IPE20 هستند کاهش پیدا کرده و ارتفاع مفید سقف افزایش می یابد.

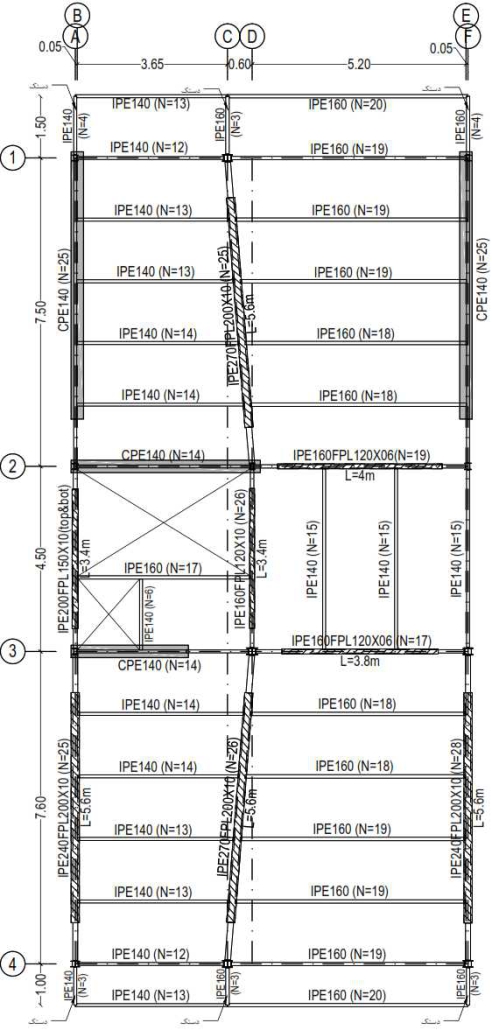

پروژه ۲ :‌

این پروژه مشابه تصویر قبلی است با این تفاوت که پلان کشیده‌تری داریم. از آنجایی که طول دهانه ها 750 و 760 است اگر بخواهیم تیرریزی را در این جهت ها (۷۵۰ و ۷۶۰) که جهت کوتاه‌تر است انجام دهیم سایز تیرهای فرعی بالا خواهد رفت. بنابراین از یک پل سایز 27 استفاده کردیم تا سایز تیرهای فرعی کم شود (14 و 16) شود.

با اینکار همچنین از تیرهای داخل دیواربرشی به عنوان پل استفاده کرده ایم و سایز آنها همچنان CPE14 باقی مانده است.

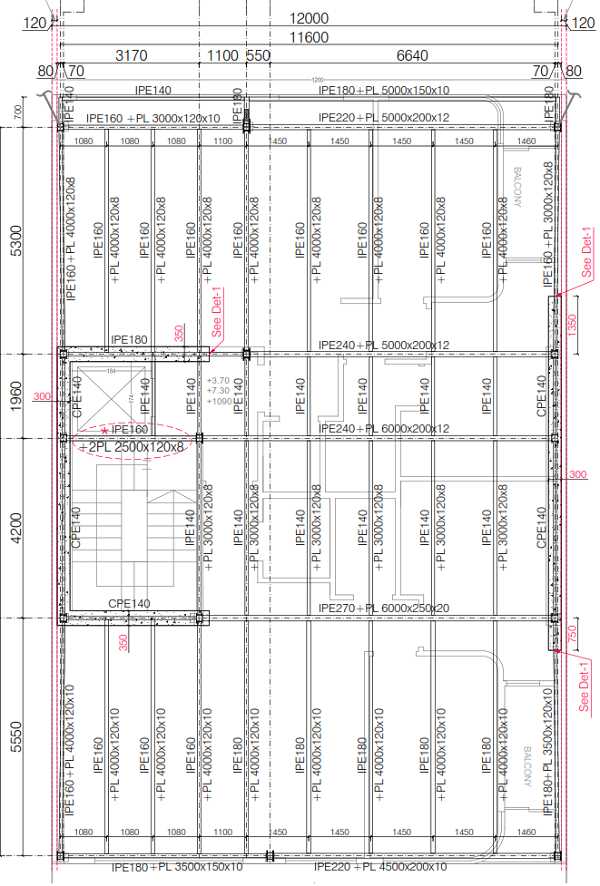

پروژه ۳ :

مصرف بالای آهن در این پروژه نشان می‌دهد که یا طراح سازه ای غیراقتصادی طراحی کرده و یا کارفرما نگرانی زیادی بابت لرزش سقف داشته است.

در چنین پروژه‌هایی که کارفرما حساسیت زیادی روی لرزش سقف دارد نباید از سقف کامپوزیت شود. چون همانطور که می‌بینید مصرف آهن بالا می‌رود.



در چنین پروژه‌هایی بهتر است از سقفهایی مثل آنی دک استفاده کنیم که هم مصرف آهن و هم لرزش سقف در آنها کمتر از سقف کامپوزیت است. در مطلب دیگری در مورد مقایسه هزینه سقف کامپوزیت با آنی دک صحبت کرده ایم.

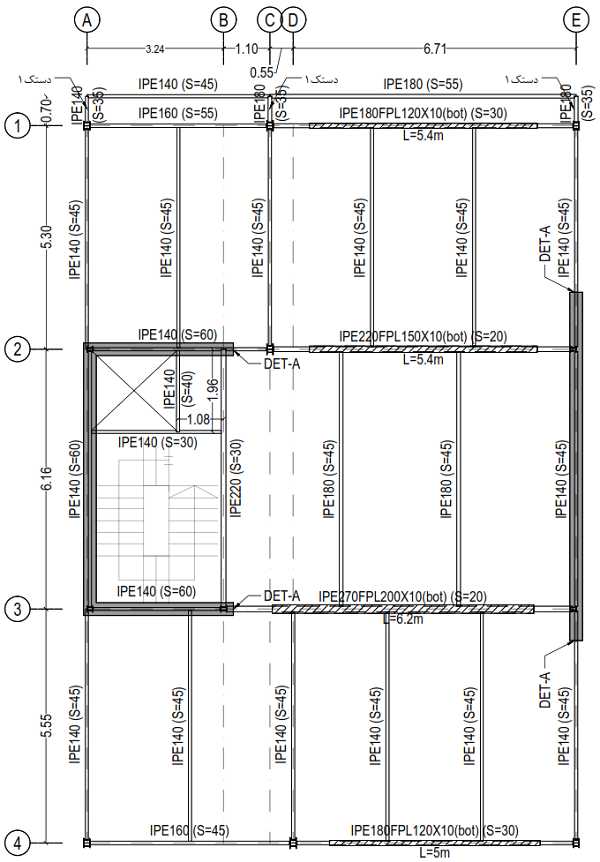

تصویر بعدی بهینه سازی شده این پروژه را (با سقف آنی دک) نشان می‌دهد.



پروژه ۴ :

به خواست کارفرما از سقف متال دک یا عرشه فولادی استفاده شد.

• در سقف‌ متال دک تیرریزی باید به صورت ساده باشد. (شطرنجی نباشد.)



پروژه ۵ :

در پلان های مربعی شکل از آنجایی که راهپله معمولا در گوشه هستند به ناچار حداقل یک دهانه بلند داریم و این باعث افزایش مصرف آهن می‌شود.

همانطور که می‌بینید در این پروژه یک پل 30 با ورق تقویت به ضخامت 2 سانت داریم.



پروژه ۶ :‌

یک پلان مربعی با حداقل تعداد ستون که به ناچار باعث شده وزن آهن مصرفی بالا برود.

در این پلان نسبتا کوچک 2 عدد پل 30 با ورق تقویت داریم. که اگر دیواربرشی آکس 3 نبود این پل قطعا یک تیرورق سنگین میشد. در کل برای چنین پروژه هایی هزینه سازه بتنی نسبتا کمتر از هزینه سازه فلزی است.
