چگونه سیم‌ کشی اصولی ساختمان انجام دهیم؟ راهنمای گام‌به‌گام و تخصصی

فرض کن در حال بازسازی خانه ات هستی. دیوارها رنگ خورده، کفپوش نو شده، ولی یک چیز کلافه ات می کند: پریزهای کم، سیم های آویزان، کلیدهایی که جایشان به هم ریخته و هر بار برای شارژ گوشی باید از میز پذیرایی تا گوشه اتاق بدوی! اینجا دقیقاً نقطه ای است که اهمیت سیم کشی اصولی ساختمان خودش را نشان می دهد.

سیم کشی، رگ های حیاتی ساختمان است. اگر درست اجرا نشود، نه تنها هر روز با مشکلات کوچک و بزرگ دست وپنجه نرم می کنی، بلکه ممکن است جان ساکنان را به خطر بیندازد. در این مقاله، قدم به قدم همراهت می شوم تا بدانی چگونه یک سیستم برق کشی ایمن، کارآمد و آینده نگر داشته باشی. اینجا قرار نیست فقط تئوری بگویم؛ می خواهم از تجربیات واقعی، استانداردهای به روز و روش های اجرایی حرف بزنم که هر کسی – چه مالک، چه سازنده، چه برقکار – باید بداند.

چرا سیم کشی اصولی این قدر مهم است؟

قبل از اینکه سراغ چگونگی برویم، بگذار یک بار برای همیشه روشن کنم که چرا این موضوع تا این حد حیاتی است. سیم کشی فقط انتقال برق نیست؛ طراحی شبکه ای است که سال ها با تو زندگی می کند.

• ایمنی: اولین و مهمترین دلیل. سیم کشی غیراصولی علت اصلی آتش سوزی های خانگی است.
• کارایی: هیچ کس دوست ندارد با سه راهی و سیم های اضافه زندگی کند. پریزها باید در جای درست و به تعداد کافی باشند.
• مقرون به صرفه گی: طراحی درست، از هدررفت انرژی جلوگیری می کند و هزینه قبض برق را کاهش می دهد.
• آینده نگری: تکنولوژی روزبه روز پیشرفت می کند. ساختمان باید ظرفیت پذیرش سیستم های جدید (مثل پنل خورشیدی، شارژ خودروی الکتریکی) را داشته باشد.

توماس ادیسون می گوید: «ایده ارزشمند، ارزش عمل کردن دارد.» ایده یک ساختمان مدرن و راحت، بدون سیم کشی درست، هیچ گاه به واقعیت تبدیل نمی شود.

گام اول: طراحی و برنامه ریزی – نقشه راه تو

شروع کار بدون طراحی، مثل رانندگی در جاده ای ناشناخته بدون GPS است. این مرحله تعیین می کند کل مسیر چطور پیش خواهد رفت.

نیازسنجی دقیق: قرار است هر فضا چه کاربردی داشته باشد؟

به هر اتاق به چشم یک فضای مستقل نگاه کن. نیازهای برق آشپزخانه با اتاق خواب فرق می کند. از خودت بپرس:

• در آشپزخانه چند دستگاه همزمان کار می کند؟ (یخچال، مایکروفر، آبمیوه گیری، ماشین ظرفشویی)
• در اتاق نشیمن چند نقطه برای روشنایی، پریز تلویزیون، لپ تاپ، چراغ مطالعه و شارژر نیاز داری؟
• آیا پارکینگ به پریز جداگانه برای شارژ خودروی برقی یا ابزارآلات نیاز دارد؟
• برای راه پله ها و راهروها کلیدهای دوپل (از دو محل) لازم است؟

یک چک لیست کاغذی برای هر اتاق تهیه کن و تمام وسایل برقی حال و آینده را یادداشت کن. این فهرست، پایه طراحی تو خواهد بود.

ترسیم نقشه سیم کشی

حالا نوبت پیاده سازی کاغذی است. یک کپی از پلان معماری ساختمان بگیر و روی آن مشخص کن:

• محل تابلو برق اصلی (معمولاً نزدیک در ورودی)
• محل تابلوهای فرعی (در ساختمان های بزرگ یا چندطبقه)
• مسیرهای شیرینیگ (داکت یا لوله های حاوی سیم)
• محل دقیق کلیدها، پریزها، روشنایی ها و تلفن/اینترنت

این نقشه مثل گنجینه تو می ماند. نه تنها برای اجرا، بلکه برای هرگونه تعمیر یا تغییر در آینده حیاتی است.

گام دوم: انتخاب مصالح – از سیم تا کلید

کیفیت مصالح، نصف راه است. مصالح بی کیفیت، حتی با بهترین اجرا، دوام نمی آورند.

جدول انتخاب سیم بر اساس آمپر و کاربرد

نکته طلایی: حتماً از سیم های مسی با روکش استاندارد (معمولاً با علامت استاندارد ایران) استفاده کن. سیم های آلومینیومی یا بی کیفیت مقاومت بالایی دارند و خطر آتش سوزی ایجاد می کنند.

در مورد کلید و پریز: به سراغ محصولات با برندهای معتبر برو. کلید و پریز باید دارای محافظ کودک (درپوش ایمنی) و در قسمت های مرطوب مانند حمام و آشپزخانه، دارای درجه حفاظت IP مناسب باشند.

گام سوم: اجرای اصولی – از تئوری تا عمل

حالا نوبت دست به کار شدن است. اینجا جایی است که دقت، حرف اول را می زند.

مسیرگذاری و شیارزنی (اگر ساختمان در حال ساخت است)

– مسیرهای افقی را معمولاً در ارتفاع ۳۰ سانتی متری از سقف یا ۳۰ سانتی متری از کف (برای پریزها) در نظر می گیرند.

– مسیرهای عمودی باید دقیقاً به صورت عمود و از یک مسیر ثابت (مثلاً کنار درها) عبور کنند. این کار در آینده از سوراخ شدن تصادفی سیم ها هنگام نصب قاب عکس یا کابینت جلوگیری می کند.

– از لوله یا داکت مخصوص سیم کشی (پلی اتیلن یا PVC) استفاده کن. هرگز سیم را مستقیماً داخل گچ یا خاک قرار نده.

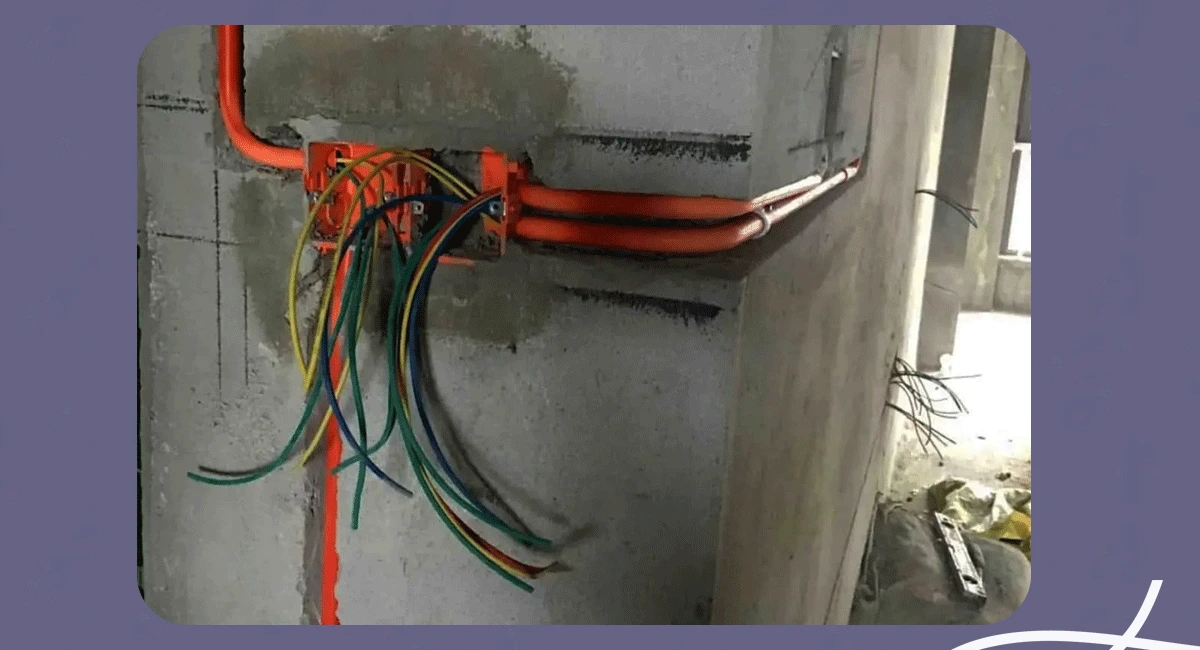

نصب قوطی کلید و پریز

قوطی ها باید کاملاً هم سطح با سطح نهایی دیوار (پس از گچ و رنگ) باشند.

ارتفاع استاندارد:

• کلیدهای روشنایی: ۱۱۰ تا ۱۲۰ سانتی متر از کف تمام شده
• پریزهای عمومی: ۳۰ تا ۴۰ سانتی متر از کف تمام شده
• پریزهای بالای کابینت آشپزخانه: ۱۱۰ سانتی متر از کف

سیم گذاری و نکات فنی حیاتی

سیم های متفاوت در یک مسیر:در هر لوله، سیم های فاز، نول و ارت را با رنگ بندی استاندارد بگذار:

• فاز: قرمز یا قهوه ای
• نول: آبی یا سیاه
• ارت: سبز/زرد

اتصال ها: هرگز دو سیم را فقط با چسب برق به هم وصل نکن. حتماً از اتصالات مخصوص (سرسیم، وایرنات) یا از جعبه تقسیم استفاده کن و سپس محل اتصال را با چسب برق کاملاً عایق کن.

سیستم ارتینگ: این سیستم جان تو را نجات می دهد. حتماً سیم ارت را از تابلو برق به چاه ارت وصل کن و تمام پریزهای سه شاخه را به آن مجهز کن.

گام چهارم: نصب تابلو برق، قلب سیستم

تابلو برق، مغز متفکر سیستم سیم کشی توست.

1. محل نصب: جایی خشک، خنک، در دسترس و دور از لوله های آب و گاز.
2. فیوزها و کلیدهای محافظ: برای هر مدار جداگانه (روشنایی، پریزهای اتاق، آشپزخانه و…) یک کلید مینیاتوری (MCB) مجزا در نظر بگیر.
3. حفاظت اصلی: حتماً یک کلید محافظ جان (RCD) روی کل سیستم نصب کن. این کلید در صورت بروز نشتی جریان (مثلاً برق گرفتگی) در کسری از ثانیه کل برق را قطع می کند.
4. برچسب زنی: کنار هر کلید در تابلو، با برچسب واضح بنویس مربوط به کجاست: «آشپزخانه»، «اتاق خواب اصلی» و…

گام پنجم: تست و بازرسی نهایی

اجرا که تمام شد، کار تمام نشده! این مرحله را هرگز حذف نکن.

جمع بندی

سیم کشی اصولی ساختمان، یک سرمایه گذاری هوشمندانه است. هزینه و زمانی که امروز برای طراحی درست، انتخاب مصالح باکیفیت و اجرای دقیق صرف می کنی، سال ها به شکل آسایش، امنیت و صرفه جویی به تو بازمی گردد. یادت باشد، برق در ذاتش خطرناک است، اما با رعایت اصول، می توان آن را به مطمئن ترین خدمت گزار زندگی تبدیل کرد. ساختمانی با سیم کشی درست، نه تنها خانه ای امن، بلکه خانه ای هوشمند و آماده برای فرداست.

پرسش های متداول

۱. سیم کشی ساختمان قدیمی را چه زمانی باید تعویض کرد؟

اگر ساختمان شما بیش از ۲۰ تا ۲۵ سال عمر دارد، سیم ها فرسوده شده اند. نشانه های نیاز به بازسازی سیم کشی شامل این موارد است: گرم شدن کلیدها یا پریزها، سوسو زدن مداوم لامپ ها، قطع شدن مکرر فیوز، بوی سوختگی، و عدم وجود سیم ارت. در این موارد، تعویض کامل سیستم برق کشی ساختمان ضروری است.

۲. هزینه سیم کشی ساختمان چقدر است؟

هزینه دقیق به عوامل زیادی بستگی دارد: متراژ ساختمان، کیفیت مصالح (برند سیم و کابل، کلید و پریز)، پیچیدگی طراحی (هوشمندسازی، تعداد دقیقه های پریز) و دستمزد اجرا. برای یک ساختمان معمولی نوساز، به صورت سرانگشتی می توان بین ۱۰ تا ۱۵ درصد از کل هزینه ساخت را برای تاسیسات برق و سیم کشی در نظر گرفت. توصیه می کنم از چند برقکار معتبر درخواست پیش فاکتور دقیق کنی.

۳. سیم کشی روکار بهتر است یا توکار؟

سیم کشی توکار (داخل دیوار) به دلیل زیبایی، ایمنی بیشتر (در برابر آسیب فیزیکی) و محبوبیت عمومی، گزینه استاندارد ساختمان های نوساز است. سیم کشی روکار (با استفاده از داکت) معمولاً برای ساختمان های قدیمی که امکان شیارزنی ندارند، انباری ها یا محیط های صنعتی استفاده می شود. اگر امکان انتخاب داری، توکار همیشه حرفه ای تر و ماندگارتر است.

۴. سیستم ارتینگ چیست و آیا واقعاً ضروری دارد؟

سیستم ارتینگ یا زمین کردن،  یک مسیر ایمن برای هدایت جریان نشتی به زمین فراهم می کند. فرض کن سیم فاز داخل بدنه ماشین لباس شویی اتصال پیدا کرده. اگر بدنه به ارت وصل باشد، جریان مستقیماً به زمین می رود و کلید محافظ جان قطع می شود. اگر نباشد، با لمس بدنه دچار برق گرفتگی کشنده می شوی. بنابراین، ارتینگ نه یک لوکس، که یک ضرورت ایمنی مطلق است.

۵. چگونه برای تکنولوژی های آینده (مثل خانه هوشمند) در سیم کشی پیش بینی کنیم؟

• ظرفیت سیم ها را بیشتر بگیر: مثلاً به جای سیم ۲٫۵ برای پریزها، از سیم ۴ استفاده کن تا در آینده برای دستگاه های پرمصرف جدید ظرفیت داشته باشی.

• لوله خالی بگذار: در مسیرهای اصلی (مثلاً از تابلو به مرکز خانه) چند لوله خالی (آندایر) بگذار تا در آینده اگر نیاز به کشیدن کابل فیبر نوری یا انواع سیم های جدید بود، به راحتی بتوانی این کار را انجام دهی.

• نصب پریزهای شبکه: در هر اتاق حداقل یک پریز شبکه (اترنت) در نظر بگیر، حتی اگر امروز از وای فای استفاده می کنی. ارتباط با سیم همیشه پایدارتر و سریع تر است.
