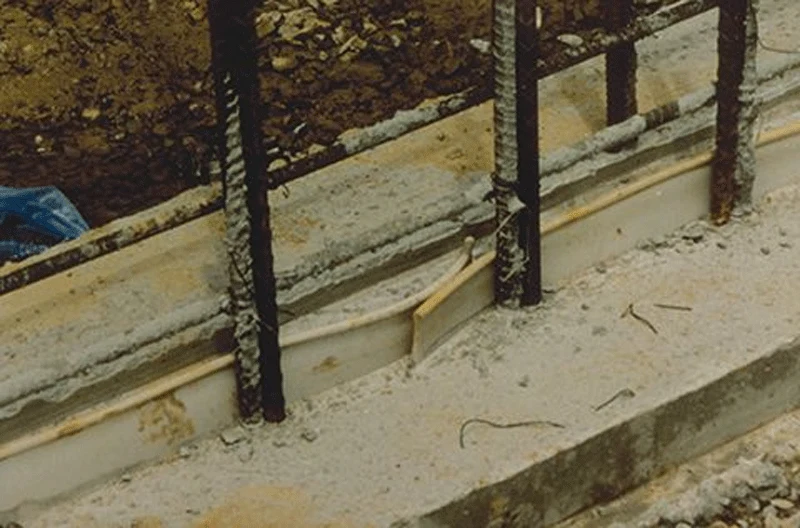

واتر استاپ یکی از اجزای حیاتی در سازه‌های بتنی است که برای جلوگیری از نفوذ آب در محل درزهای انبساط، اجرایی و سرد استفاده می‌شود. نحوه اجرای واتر استاپ به دقت و رعایت اصول فنی بالایی نیاز دارد تا کارایی کامل آن تضمین شود. در این فرآیند، پیش از بتن‌ریزی، واتر استاپ معمولا در مرکز درز مورد نظر قرار گرفته و به کمک گیره‌ها یا بست‌های مخصوص روی میلگردها ثابت می‌شود تا در هنگام ریختن بتن، از جابه‌جایی آن جلوگیری شود. نوع واتر استاپ (pvc یا هیدروفیلی) و محل کاربرد آن، تعیین‌کننده روش نصب دقیق است.
انواع واتر استاپ و تفاوت آن‌ها در نحوه اجرا
واتر استاپ یکی از اجزای ضروری در سازه‌های بتنی است که برای جلوگیری از نفوذ آب در درزهای اجرایی، انبساطی یا محل‌های قطع بتن به کار می‌رود. انتخاب نوع مناسب واتر استاپ و آشنایی با نحوه‌ی اجرای واتر استاپ، نقش تعیین‌کننده‌ای در دوام و آب‌بندی سازه دارد. انواع واتر استاپ بر اساس جنس و عملکرد، شامل واتر استاپ PVC، هیدروفیلی، فلزی و لاستیکی است که هر یک ویژگی‌ها و روش نصب متفاوتی دارند.
واتر استاپ PVC
واتر استاپ PVC پرکاربردترین نوع در پروژه‌های عمرانی است و به دلیل انعطاف‌پذیری بالا، مقاومت در برابر فشار آب و دوام مناسب، گزینه‌ای ایده‌آل برای درزهای مختلف بتن محسوب می‌شود. این نوع واتر استاپ معمولا در وسط درز یا در لبه‌ی بتن تعبیه می‌شود و با میلگردها یا بست‌های مخصوص در محل خود ثابت می‌گردد.
نحوه اجرای واتر استاپ PVC
در نحوه‌ی اجرای واتر استاپ PVC، دقت در محل قرارگیری آن اهمیت زیادی دارد؛ زیرا اگر واتر استاپ از مسیر خود خارج شود یا پیچ‌خوردگی پیدا کند، عملکرد آب‌بندی به‌شدت کاهش می‌یابد. به‌طور معمول، برای اتصال دو قطعه واتر استاپ PVC از جوش حرارتی استفاده می‌شود تا درز بین آن‌ها کاملا آب‌بند گردد.
همچنین در بسیاری از پروژه‌های بزرگ، قبل از نصب واتر استاپ PVC، از ترمیم کننده بتن برای رفع ترک‌ها، ناهمواری‌ها یا آسیب‌های سطحی در محل اتصال بتن استفاده می‌شود. این کار باعث می‌شود سطح زیرین واتر استاپ کاملا صاف و بدون درز باشد تا چسبندگی مناسبی بین بتن و واتر استاپ ایجاد شود.
از دیگر نکات مهم در نحوه‌ی اجرای واتر استاپ PVC، توجه به نوع درز است. در درزهای انبساطی معمولا واتر استاپ در وسط مقطع قرار داده می‌شود تا بتواند حرکت جزئی بتن را تحمل کند. اما در درزهای اجرایی، نصب واتر استاپ در لبه بتن نیز رایج است. به‌طور کلی، نصب دقیق، جوشکاری اصولی و استفاده از ابزارهای استاندارد، سه عامل کلیدی در موفقیت اجرای واتر استاپ PVC محسوب می‌شوند.
واتر استاپ هیدروفیلی
واتر استاپ هیدروفیلی یا آب‌دوست از نوعی ماده لاستیکی یا پلیمری ساخته می‌شود که در تماس با آب متورم شده و فضای خالی درز را کاملا پر می‌کند. این خاصیت باعث می‌شود حتی در محل‌هایی که فشار آب زیاد است، نفوذ رطوبت کاملا مسدود گردد.
نحوه‌ی اجرای واتر استاپ هیدروفیلی
نحوه‌ی اجرای واتر استاپ هیدروفیلی با سایر انواع متفاوت است، زیرا این نوع واتر استاپ معمولا در محل درزهای اجرایی و بین دو سطح بتن نصب می‌شود. پیش از نصب، سطح بتن باید کاملا تمیز، خشک و عاری از گرد و غبار یا روغن قالب باشد. سپس واتر استاپ به‌وسیله چسب‌های مخصوص یا نوارهای نگهدارنده روی سطح بتن چسبانده می‌شود. پس از بتن‌ریزی بخش دوم، واتر استاپ در تماس با رطوبت، شروع به انبساط می‌کند و آب‌بندی را به‌صورت خودکار انجام می‌دهد.
در بسیاری از پروژه‌ها، برای بهبود کارایی واتر استاپ هیدروفیلی و افزایش کیفیت بتن در اطراف آن، از ابر روان کننده بتن استفاده می‌شود. این افزودنی باعث می‌شود بتن روان‌تر شود، حباب‌های هوا کاهش یابد و درزها کاملا پر شوند؛ در نتیجه واتر استاپ به‌صورت یکنواخت در بتن محصور می‌شود و عملکرد آب‌بندی به حداکثر می‌رسد.
واتر استاپ‌های فلزی و لاستیکی
واتر استاپ فلزی معمولا از فولاد ضدزنگ یا آلومینیوم ساخته می‌شود و در سازه‌هایی با فشار آب بسیار زیاد، مانند سدها، مخازن یا فونداسیون‌های عمیق کاربرد دارد. این نوع واتر استاپ‌ها مقاومت مکانیکی و حرارتی بالایی دارند، اما انعطاف‌پذیری آن‌ها کمتر از انواع PVC است.
نحوه‌ی اجرای واتر استاپ فلزی
نحوه‌ی اجرای واتر استاپ فلزی شامل جوشکاری دقیق در محل درز و اتصال کامل با شبکه‌ی میلگردها است. برای جلوگیری از خوردگی، اغلب سطح فلز با پوشش‌های ضد زنگ یا لایه‌های محافظ پوشانده می‌شود.
در مقابل، واتر استاپ لاستیکی معمولا از مواد طبیعی یا مصنوعی تولید می‌شود و انعطاف بسیار خوبی دارد. این نوع برای درزهای متحرک و پروژه‌هایی که تغییرات دمایی یا انبساطی زیاد دارند، گزینه‌ی مناسبی است. نحوه‌ی اجرای واتر استاپ لاستیکی مشابه PVC است، اما معمولا از بست‌های قوی‌تر برای ثابت‌سازی آن استفاده می‌شود تا در حین بتن‌ریزی جابه‌جا نشود.
مراحل اجرای واتر استاپ در سازه‌های بتنی
اجرای اصولی واتر استاپ مستلزم رعایت چند مرحله کلیدی است. بی‌توجهی به هر یک از این مراحل می‌تواند موجب نشت آب و کاهش عمر سازه شود. در ادامه، مراحل استاندارد نحوه‌ی اجرای واتر استاپ را بررسی می‌کنیم.
آماده‌سازی محل نصب و تمیزکاری درز
پیش از نصب، محل درز باید کاملا تمیز، خشک و عاری از ذرات سست یا آلودگی باشد. اگر درز دارای ترک یا حفره است، ابتدا باید با ملات یا ترمیم کننده بتن پر شود تا سطح صاف و یکنواختی ایجاد شود. تمیزکاری دقیق از اهمیت بالایی برخوردار است، زیرا وجود گرد و غبار یا روغن قالب می‌تواند مانع چسبندگی و عملکرد مؤثر واتر استاپ شود.
در این مرحله، موقعیت دقیق واتر استاپ نیز تعیین می‌شود. معمولا با استفاده از نقشه‌های اجرایی، مرکز درز یا لبه بتن برای نصب انتخاب می‌گردد.
نحوه ثابت‌کردن واتر استاپ قبل از بتن‌ریزی
در گام بعد، واتر استاپ باید به‌درستی در محل خود ثابت شود تا هنگام بتن‌ریزی جابه‌جا نشود. در نحوه‌ی اجرای واتر استاپ PVC یا لاستیکی، معمولا از گیره‌های فلزی یا بست‌های پلاستیکی برای محکم کردن آن به میلگردها استفاده می‌شود. فاصله‌ی بین بست‌ها نباید بیش از ۳۰ سانتی‌متر باشد تا واتر استاپ در تمام طول خود پایدار بماند.
برای واتر استاپ‌های هیدروفیلی، از چسب‌های مخصوص پلی‌اورتان یا اپوکسی استفاده می‌شود. این چسب‌ها به‌صورت یکنواخت در زیر واتر استاپ پخش شده و چسبندگی کامل ایجاد می‌کنند. در این مرحله باید از تماس زودهنگام واتر استاپ با آب یا رطوبت جلوگیری شود، زیرا باعث تورم زودرس آن می‌شود.
پیش از بتن‌ریزی، باید اطمینان حاصل کرد که واتر استاپ صاف و بدون پیچ‌خوردگی است. کوچک‌ترین تغییر در راستای آن می‌تواند منجر به نشت آب شود.
اجرای واتر استاپ در محل درزهای اجرایی، انبساطی و قطع بتن
درزهای اجرایی محل اتصال دو مرحله بتن‌ریزی هستند. در این نقاط، نحوه‌ی اجرای واتر استاپ بسیار حیاتی است، زیرا فشار آب می‌تواند از بین دو لایه بتن نفوذ کند. در این نوع درزها معمولاً از واتر استاپ لبه‌دار استفاده می‌شود که نصف آن در بتن اول و نصف دیگر در بتن دوم جای می‌گیرد.
در درزهای انبساطی، که معمولا در سازه‌هایی با تغییرات دمایی زیاد وجود دارد، از واتر استاپ مرکزی استفاده می‌شود. این نوع واتر استاپ در مرکز ضخامت بتن قرار می‌گیرد تا بتواند حرکات جزئی سازه را بدون پارگی تحمل کند.
در محل قطع بتن نیز نصب واتر استاپ با دقت بالا انجام می‌شود. انتهای واتر استاپ باید با جوش حرارتی یا چسب مخصوص کاملا آب‌بندی شود تا هیچ مسیر نفوذی برای آب باقی نماند. در نهایت، پس از بتن‌ریزی، باید محل درز کنترل شود تا هیچ‌گونه حباب یا حفره‌ای در اطراف واتر استاپ ایجاد نشده باشد.
اجرای واتر استاپ در پروژه‌های خاص
برخی پروژه‌های عمرانی مانند مخازن آب، استخرها، تونل‌ها و فونداسیون‌های زیرزمینی نیازمند دقت و جزئیات بیشتری در نحوه‌ی اجرای واتر استاپ هستند. در این بخش، روش اجرا در چند مورد مهم را بررسی می‌کنیم.
نحوه اجرا در مخازن آب و استخرها
در مخازن و استخرها، فشار آب داخلی زیاد است و کوچک‌ترین نقص در نصب واتر استاپ می‌تواند باعث نشت قابل توجه شود. در این پروژه‌ها معمولاً از واتر استاپ PVC یا هیدروفیلی استفاده می‌شود. قبل از اجرا، دیواره‌ها با ترمیم کننده بتن اصلاح می‌شوند تا هیچ‌گونه ترک یا درز باز وجود نداشته باشد.
در نحوه‌ی اجرای واتر استاپ در استخرها، محل درزهای اجرایی باید کاملاً تراز باشد و واتر استاپ دقیقاً در وسط دیوار نصب گردد. پس از بتن‌ریزی اول، واتر استاپ به‌صورت نیمه در بتن قرار می‌گیرد و قسمت دیگر آن برای اتصال به بتن دوم باقی می‌ماند. برای افزایش چسبندگی و جلوگیری از جمع شدن هوا، استفاده از ابر روان کننده بتن در این مرحله بسیار مؤثر است.
اجرای واتر استاپ در تونل‌ها و فونداسیون‌ها
در تونل‌ها و فونداسیون‌های زیرزمینی، فشار آب خارجی از خاک اطراف وارد سازه می‌شود. به همین دلیل، نحوه‌ی اجرای واتر استاپ باید بسیار دقیق و با کنترل کامل درزها انجام گیرد. در این نوع پروژه‌ها، اغلب از واتر استاپ PVC مرکزی استفاده می‌شود که در میانه دیوار قرار می‌گیرد تا مانع نفوذ آب از هر دو سمت شود.
در فونداسیون‌های عمیق، واتر استاپ‌ها معمولا در محل اتصال کف و دیواره نصب می‌شوند. پیش از اجرای آن، بتن زیرین باید با ترمیم کننده بتن کاملا اصلاح شود تا بستری یکنواخت ایجاد گردد. سپس واتر استاپ با بست‌های فلزی در محل خود ثابت می‌شود و بتن ریزی مرحله دوم آغاز می‌گردد.
جمع‌بندی
واتر استاپ یکی از اجزای کلیدی در سیستم آب‌بندی سازه‌های بتنی است و اجرای صحیح آن نقش مهمی در دوام، ایمنی و عملکرد سازه دارد. نحوه‌ی اجرای واتر استاپ باید با دقت، نظارت فنی و استفاده از ابزارهای استاندارد انجام شود. انتخاب نوع مناسب واتر استاپ باید بر اساس فشار آب، نوع سازه و شرایط محیطی صورت گیرد.
