در دنیای مهندسی و ساخت و ساز، همیشه فاصله ای میان آنچه روی کاغذ طراحی می شود و آنچه در میدان عمل اجرا می گردد، وجود دارد. اینجاست که نقشه ازبیلت یا As-Built وارد میدان می شود؛ ابزاری کلیدی برای ثبت دقیق آنچه در واقعیت ساخته شده است. نقشه ازبیلت، وضعیت نهایی پروژه را بعد از اتمام اجرا به تصویر می کشد؛ گویی آینه ای است که تمام تغییرات، اصلاحات و تفاوت های بین طراحی اولیه و ساخت نهایی را منعکس می کند. این نقشه، نقش مهمی در شفاف سازی و مستند سازی فرآیند های اجرایی دارد و به مهندسان و مدیران پروژه، دیدی واقعی از آنچه انجام شده، ارائه می دهد.
کاربرد نقشه ازبیلت فراتر از یک سند ساده است؛ این نقشه در قلب بسیاری از پروژه های عمرانی، معدنی و زیرساختی جای دارد. وقتی صحبت از نگهداری، تعمیر یا حتی توسعه آتی پروژه ها به میان می آید، اطلاعات دقیق و به‌روز نقشه ازبیلت، پایه تصمیم گیری های هوشمندانه خواهد بود. در این مطلب از پورتال جامع مهندسین ایران، قرار است شما را با دنیای دقیق و پرجزئیات این نقشه های تخصصی آشنا کنیم؛ از تعریف و اهمیت آن گرفته تا مراحل ترسیم اصولی و نکات فنی که باید در طراحی آن رعایت شود.
نقشه های ساختمانی چیستند و چرا اهمیت دارند؟
برای اینکه یک ساختمان از مرحله طراحی به مرحله اجرا برسد، نیاز به نقشه هایی دقیق و فنی داریم که هر جزئی از پروژه را مشخص کنند. این نقشه ها که با عنوان «نقشه های ساختمانی» شناخته می شوند، نه تنها چارچوب کلی پروژه را ترسیم می کنند، بلکه مجوزهای لازم از مشاوران و کارفرمایان نیز بر اساس آنها صادر می شود. در واقع، نقشه های ساختمانی نقش راهنمای اصلی برای پیمانکاران، مهندسان و تیم اجرایی را بازی می کنند تا هر بخش از پروژه، طبق برنامه و استاندارد پیش برود.
در کنار نقشه های اولیه طراحی، نقشه های ازبیلت نیز اهمیت زیادی دارند. این نقشه ها، تصویری واقعی از آنچه در پایان کار اجرا شده ارائه می دهند و کاربردشان تنها به ساختمان ها محدود نمی شود. از پروژه های عمرانی گرفته تا طرح های معدنی، ازبیلت ها ابزاری ضروری برای ثبت وضعیت نهایی پروژه هستند.
انواع نقشه های ساختمانی
در یک پروژه ساختمانی، نقشه ها مانند ستون فقرات هستند؛ بدون آنها هیچ طرحی به مرحله اجرا نمی رسد. بسته به مرحله اجرا و نوع اطلاعات مورد نیاز، نقشه های ساختمانی به چند گروه اصلی تقسیم می شوند. هر گروه، نقش مشخصی در پیشبرد دقیق و هماهنگ پروژه دارد.
مهمترین دسته بندی نقشه های ساختمانی شامل موارد زیر است:
- نقشه های معماری
- نقشه های سازه ای
- نقشه های تأسیسات مکانیکی
- نقشه های تأسیسات الکتریکی
- نقشه های متفرقه
هرکدام از این گروه ها، خود شامل زیرمجموعه های متعددی هستند؛ از جمله: پلان موقعیت، پلان کف سازی، پلان نازک کاری، برش های مقطع، پلان محوطه سازی، پلان ستون گذاری، پلان تیرریزی، پلان فونداسیون، نقشه های ازبیلت، نقشه های تأسیسات، دیتیل های اجرایی، نقشه های پرسپکتیو، پلان های اجرایی و کارگاهی، و ده ها نوع دیگر. هر نقشه اطلاعاتی دقیق، کاربردی و ضروری برای اجرای بدون خطای بخش خاصی از پروژه در اختیار تیم ها قرار می دهد.

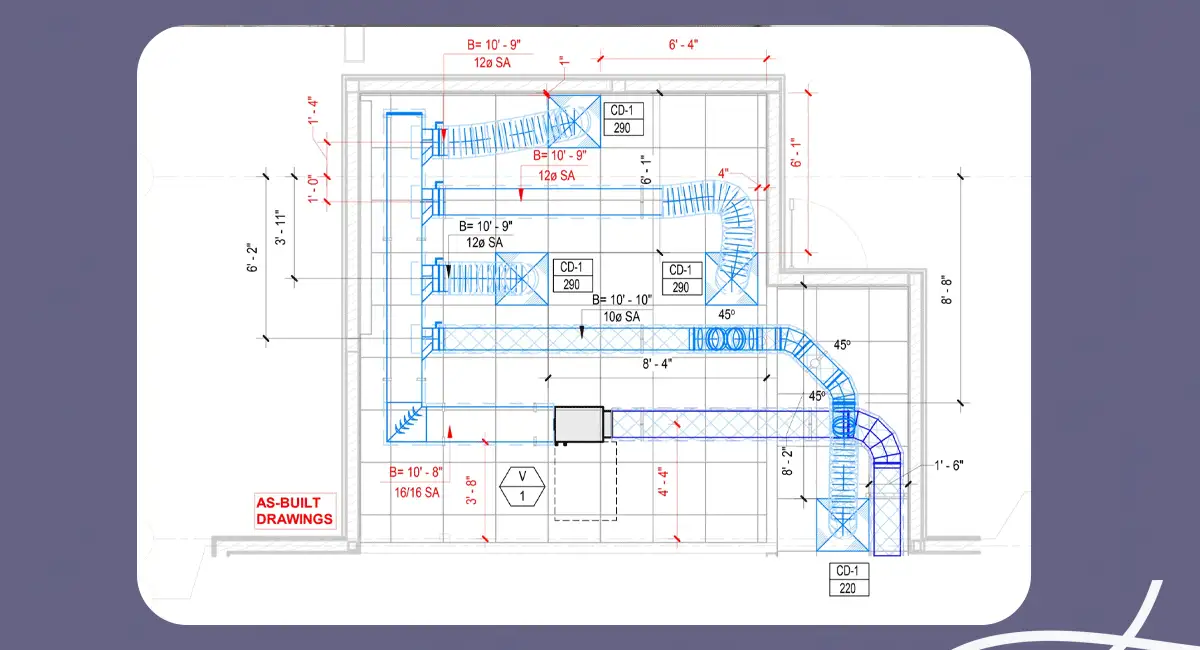

نقشه ازبیلت چیست؟
در دنیای واقعی ساخت و ساز، همیشه همه چیز طبق برنامه پیش نمی رود. گاهی شرایط اجرایی، محدودیت های محیطی یا تصمیمات فنی در حین اجرا باعث ایجاد تغییراتی در نقشه های اصلی می شود. اما این تغییرات نباید گم شوند یا نادیده گرفته شوند؛ برای همین است که «نقشه ازبیلت» یا As-Built Drawing وارد میدان می شود.
نقشه ازبیلت، نسخه ای به روز و دقیق از همان نقشه های اولیه است، با این تفاوت که تمامی تغییرات، اصلاحات و تفاوت های اجرایی در آن ثبت شده اند. این نقشه ها بعد از اجرای پروژه یا در مراحل پایانی آن ترسیم می شوند و جزئی ترین تغییرات، از جابجایی دیوارها تا اصلاح مسیر لوله کشی، در آن لحاظ می شود. در واقع، نقشه های ازبیلت سندی هستند برای آنچه واقعاً ساخته شده، این اسناد برای ارائه به مشاور، کارفرما یا برای نگهداری و توسعه آتی پروژه ضروری اند.
نقشه ازبیلت چه نام های دیگری دارد؟
نقشه های ازبیلت، گاهی به اختصار با همان نام «ازبیلت» شناخته می شوند. اما شاید شنیده باشید که برخی به اشتباه از واژه «ازبیلد» (As-Build) استفاده می کنند که نادرست است. شکل صحیح این واژه «As-Built» است، به معنای «آن طور که ساخته شده». این اصطلاح، به خوبی ماهیت این نقشه ها را توضیح می دهد نقشه ای که وضعیت نهایی پروژه را همان طور که اجرا شده، نه آن طور که طراحی شده، به تصویر می کشد. در زبان فارسی، گاهی از معادل «نقشه چون ساخت» یا «نقشه اجرایی نهایی» نیز برای آن استفاده می شود.
چرا از نقشه ازبیلت استفاده می شود؟
در دنیای واقعی ساخت و ساز، همه چیز طبق نقشه پیش نمی رود! گاهی اوقات آنچه روی کاغذ پیش بینی شده، در عمل با موانع و شرایط متفاوتی روبه رو م ی‌شود. ممکن است هنگام اجرا متوجه شوید که محاسبات اولیه درست نبوده یا نیاز به تغییراتی فوری دارید. اینجا همان جایی است که نقشه ازبیلت وارد میدان می شود.
نقشه ازبیلت، تصویر نهایی و واقعی پروژه پس از اجرای آن است؛ یعنی آنچه واقعاً ساخته شده، نه آنچه فقط قرار بوده ساخته شود.
اهداف اصلی تهیه نقشه ازبیلت چیست؟
شناسایی اختلافات و اشتباهات در طول اجرا: در مسیر ساخت ممکن است خطاهایی از سمت نیروی کار یا حتی شرایط محیطی رخ دهد. نقشه ازبیلت کمک می کند تا این خطاها مستند شوند و تفاوت بین نقشه اولیه و اجرای واقعی به روشنی مشخص شود.
ثبت اصلاحات و تغییرات انجام‌شده در حین اجرا: گاهی شرایط پروژه ایجاب می‌کند که در حین کار، تغییراتی در طرح اصلی ایجاد شود. این تغییرات چه کوچک و چه بزرگ باید ثبت شوند تا در آینده بتوان پروژه را به درستی بررسی، نگهداری یا حتی توسعه داد.
چه کسی مسئول تهیه نقشه ازبیلت است؟
تهیه نقشه ازبیلت یکی از وظایف کلیدی پیمانکار پروژه است. زمانی که مراحل ساخت به پایان نزدیک می شود، تیم اجرایی باید تمام تغییرات اعمال شده نسبت به نقشه های اولیه را مستند کند. این کار اغلب با همکاری تیم نقشه برداری پیمانکار انجام می شود که وظیفه برداشت دقیق و ترسیم نقشه های نهایی را بر عهده دارد. پس از تهیه، این نقشه ها برای تأیید به مهندسان مشاور و دستگاه نظارت ارسال می شوند تا به عنوان مرجع رسمی وضعیت نهایی پروژه ثبت شوند.
در نقشه ازبیلت چه اطلاعاتی ثبت می شود؟
یک نقشه ازبیلت خوب، تنها یک نسخه ساده از نقشه اولیه نیست؛ بلکه تصویر دقیق و به روز شده ای از آن چیزی است که واقعاً در پروژه اجرا شده است. این نقشه باید تمام تغییرات، اصلاحات و واقعیت های اجرایی ساختمان را به طور کامل منعکس کند تا بتوان در آینده به آن استناد کرد.
در نقشه ازبیلت، اطلاعات کلیدی زیر آورده می شود:
- موقعیت های مکانی: هر گونه جابه جایی در محل قرارگیری درها، پنجره ها، دیوار ها، لوله ها، تجهیزات و سایر اجزای اصلی باید ثبت شود.
- مصالح مصرفی: اگر مصالحی متفاوت از آنچه در نقشه اصلی آمده استفاده شده باشد، باید نوع جدید مصالح در نقشه درج شود.
- ابعاد به روز شده: تمام اندازه های تغییر یافته، از ارتفاع دیوار ها گرفته تا ابعاد پنجره ها و فضاها، باید دقیقاً مشخص شود.
- تجهیزات نصب شده: لیست کامل تجهیزات اجرایی از جمله سیستم های تهویه، پنجره ها، وسایل الکتریکی و سایر اجزای نصب شده.
- اجزای سازه ای و غیرسازه ای: مشخصات نهایی ستون ها، تیرها، نرده ها و سایر اعضای سازه‌ای یا تزئینی باید به روزرسانی شوند.
علاوه بر موارد بالا، ازبیلت می‌تواند شامل مستندات جانبی مانند تاریخ اجرا، یادداشت های فنی، نقشه های دستی یا تصاویر ماهواره ای نیز باشد که درک بهتر وضعیت پروژه را ممکن می سازد. این نقشه ها ابزاری ارزشمند برای نگهداری، تعمیرات و حتی توسعه های آتی پروژه هستند.
نقشه ازبیلت چه کاربردی دارد؟
نقشه ازبیلت یا همان نقشه «چون ساخت»، فقط یک نقشه معمولی نیست؛ این نقشه، نمای واقعی آن چیزی است که در نهایت اجرا شده، نه آنچه فقط در نقشه های مهندسی طراحی شده بود. همین ویژگی باعث می‌شود که کاربردهای بسیار گسترده ای در پروژه های عمرانی، ساختمانی و صنعتی داشته باشد.
مهمترین کاربردهای نقشه ازبیلت عبارتند از:
1. مرجع برای نگهداری و تعمیرات
بعد از پایان پروژه، دانستن محل دقیق لوله کشی ها، کابل کشی ها، کانال ها و تجهیزات نصب شده بسیار مهم است. نقشه ازبیلت در زمان تعمیر، تعویض یا نگهداری این بخش ها، مرجع اصلی مهندسان است.
2. کمک به پروژه های توسعه ای یا بازسازی
اگر قرار باشد در آینده بخشی از ساختمان یا پروژه گسترش یا بازسازی شود، نقشه ازبیلت به عنوان پایه ای دقیق از وضعیت موجود، راه را برای تصمیم گیری باز می کند.
3. تحویل پروژه به کارفرما یا بهره بردار
نقشه ازبیلت یکی از مدارک اصلی در زمان تحویل پروژه است. کارفرما با در اختیار داشتن این نقشه، در جریان کامل جزئیات اجرایی پروژه قرار می گیرد.
4. مستند سازی دقیق پروژه برای کنترل کیفیت و تطبیق با نقشه های اصلی
این نقشه، بهترین ابزار برای بررسی میزان انحراف از طرح اولیه و مستند سازی تغییرات اجرایی در طول پروژه است.
5. استفاده در پروژه های آینده
گاهی در پروژه های بعدی (مثلاً توسعه شهری، لوله کشی یا تغییرات تأسیساتی)، دسترسی به اطلاعات دقیق از وضعیت موجود ضروری است. نقشه ازبیلت این اطلاعات را به‌طور کامل ارائه می دهد.
نحوه ترسیم نقشه ازبیلت چگونه است؟
ترسیم نقشه ازبیلت یک فرآیند دقیق و تخصصی است که نیازمند هماهنگی بین تیم اجرایی، پیمانکار و ناظر پروژه می باشد. چرا؟ چون این نقشه ها قرار است تصویری واقعی و بدون خطا از آن چه واقعاً در محل اجرا شده را ثبت کنند.
در دنیای امروز، نقشه های ازبیلت با استفاده از نرم‌افزار های طراحی رایانه ای مانند AutoCAD یا Revit ترسیم می شوند. این ابزار ها علاوه بر افزایش دقت، امکان ویرایش سریع و بایگانی مطمئن را فراهم می کنند.
معمولاً پیمانکار اصلی مسئول مستقیم تهیه نقشه های ازبیلت است؛ چرا که او به صورت روزانه در محل پروژه حضور دارد و از تمامی تغییرات مطلع است.
در برخی پروژه ها، مهندس معمار یا ناظر پروژه نیز در فرآیند ترسیم یا اصلاح این نقشه ها مشارکت دارد.
مراحل کلیدی در ترسیم نقشه ازبیلت
کدگذاری رنگی: برای وضوح بیشتر، از رنگ ها استفاده می شود:
- قرمز: حذف یک المان از طرح اولیه
- سبز: افزودن یک المان جدید
- آبی: اطلاعات خاص و توضیحی
رعایت مقیاس: تمام تغییرات باید در همان مقیاس نقشه های اجرایی قبلی پیاده سازی شوند تا امکان مقایسه دقیق وجود داشته باشد.
ثبت تاریخ تغییرات: هر بار که نقشه به روزرسانی می‌شود، باید تاریخ دقیق تغییر در آن ثبت گردد. این کار برای پیگیری روند پروژه ضروری است.
موانع و محدودیت ها: در صورت بروز موانع اجرایی مانند موانع زیست محیطی یا محدودیت های قانونی، این موارد باید در نقشه ازبیلت ذکر شوند.
مشخصه های فیزیکی زمین: تغییراتی مانند تسطیح زمین، ارتفاع گیری یا عملیات خاک برداری باید با دقت در نقشه درج شوند.
تأسیسات زیرزمینی: یکی از مهم ترین بخش ها، ثبت دقیق موقعیت تأسیسات زیرزمینی مانند لوله ها و کابل هاست که در آینده نقش حیاتی در تعمیرات یا توسعه پروژه خواهد داشت.
نرم‌افزارهای ترسیم نقشه ازبیلت کدام اند؟
امروزه ترسیم نقشه های ازبیلت، دیگر به روش های دستی محدود نیست. با پیشرفت فناوری، نرم افزار های CAD و BIM (مدلسازی اطلاعات ساختمان) به ابزار هایی کلیدی برای تهیه نقشه های دقیق، خوانا و قابل ویرایش تبدیل شده اند. در ادامه با مهمترین نرم‌افزارهای مورد استفاده در ترسیم نقشه های ازبیلت آشنا می شویم:
1. AutoCAD (اتوکد)
بدون تردید، اتوکد یکی از پراستفاده ترین و معروف ترین نرم افزار ها در زمینه طراحی نقشه های ساختمانی است.
قابلیت هایی مانند:
- ترسیم دقیق دوبعدی
- ویرایش آسان المان ها
- خروجی های استاندارد و قابل چاپ
اتوکد را به اولین انتخاب مهندسان برای تهیه نقشه‌های ازبیلت تبدیل کرده است.
2. Revit (رویت)
رویت، نرم افزار تخصصی در حوزه مدلسازی اطلاعات ساختمان (BIM) است که توسط معماران و مهندسان برای:
- طراحی سه بعدی
- ترسیم دوبعدی
- مستند سازی ساخت و ساز واقعی
استفاده می شود. یکی از ویژگی های جذاب رویت این است که به راحتی می توان مدل نهایی را با تغییرات اعمال شده هم زمان به روزرسانی کرد.
3. ArchiCAD (آرشیکد)
آرشیکد نیز نرم افزاری قدرتمند در حوزه BIM و معماری است. این ابزار قابلیت هایی مانند:
- طراحی نقشه های فنی
- مدل سازی حجمی
- تصویر سازی گرافیکی
را در اختیار کاربران قرار می دهد و برای تهیه نقشه های ازبیلت با جزئیات بالا، گزینه ای حرفه ای به حساب می آید.
ابزارهای تخصصی تر برای مدیریت پروژه های ازبیلت
علاوه بر نرم افزار های معماری، ابزار های ویژه ای نیز برای مستند سازی، اشتراک گذاری و مدیریت نقشه های ازبیلت در پروژه های بزرگ وجود دارد. از جمله:
Bluebeam Revu: ابزاری قدرتمند برای مدیریت اسناد PDF، حاشیه نویسی نقشه ها و بررسی دقیق تغییرات پروژه
OnePlace: پلتفرمی حرفه ای برای جمع آوری و سازمان دهی مستندات پروژه و نقشه های نهایی
Fieldwire: مناسب برای تیم های میدانی و پیمانکاران جهت ثبت سریع تغییرات حین اجرای پروژه
PlanGrid Build: ابزار کارآمد برای دسترسی آنلاین به نقشه ها، ثبت اصلاحات و هماهنگی تیم ها
Procore: پلتفرم جامع مدیریت ساخت‌وساز که از برنامه ریزی تا تحویل پروژه را پشتیبانی می کند و امکانات مستندسازی نقشه های ازبیلت را نیز در اختیار دارد.
